Dieser Empfänger S2X-AC12-ANT3 ist ein elektrisches Gerät mit 2-Kanal AC 12V / 24V Stromversorgung Ausgang, es und der Sender bilden ein Empfänger Sender System. Vielseitig einsetzbar, robuste wasserdichte Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC-Geräten.
Lieferumfang:
1 x Empfänger: S2X-AC12-ANT3
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren

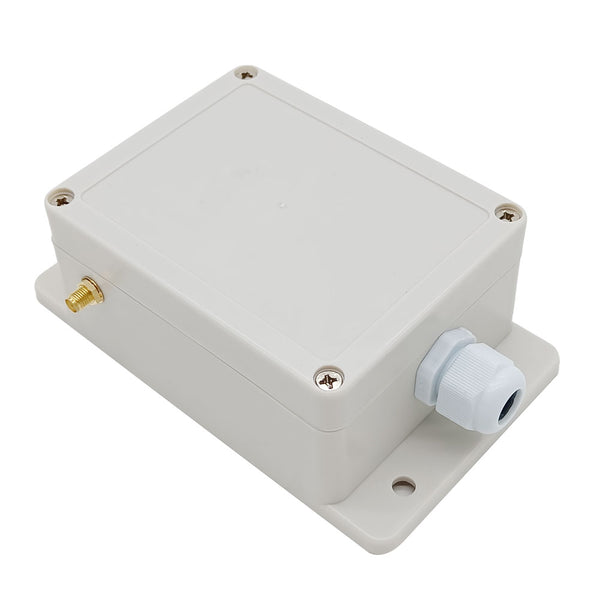

þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Kompatibel mit zwei Betriebsspannungen: AC 12V oder 24V
þ AC Ausgang - steuert AC 12V oder 24V Geräte
þ 4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd

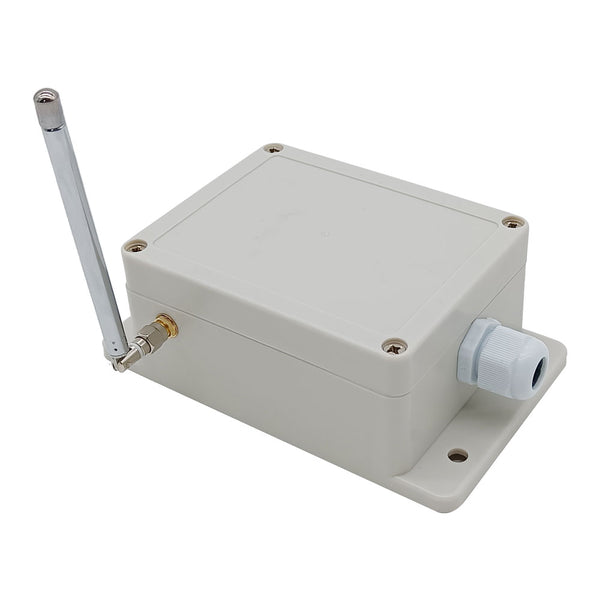

þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
Technische Daten:
○ Modell: S2X-AC12-ANT3
○ Betriebsspannung: 12V oder 24V
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 2 CH
○ Ausgangstyp: 12V oder 24V AC, gleich wie Eingangsspannung
○ Maximale Lastrom: 10A / Kanal
○ 4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C

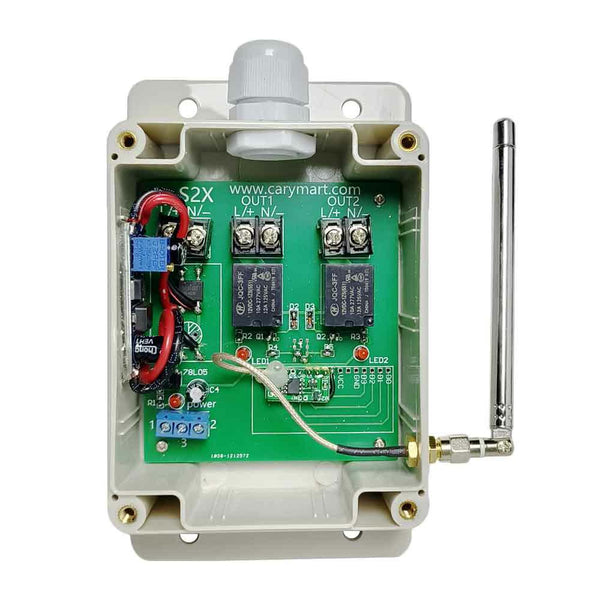

○ Maße der PCB: 88 x 80 x 18 mm

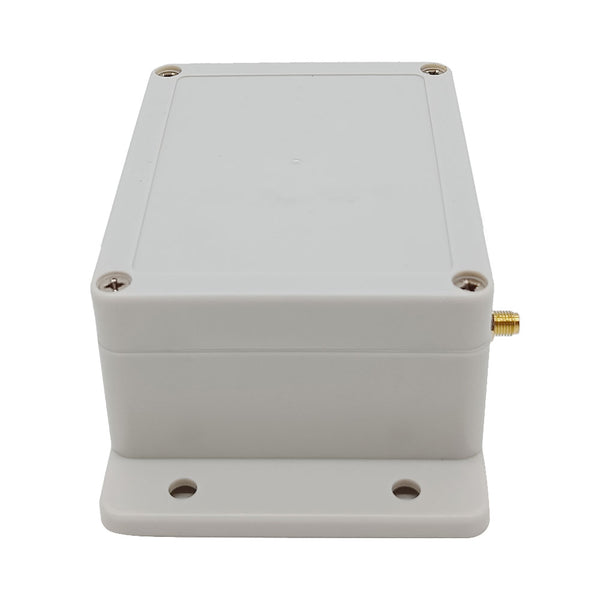

○ Abmessungen Gehäuse: 153 × 90 × 55 mm
○ Kompatible Fernbedienungen: C-2 / C-3 (100m), CWB-2 / CWB-3 (50m, wasserdicht), CP-2 / CP-3 (500m), CB-2 / CB-3 (1000m)
Arbeitsbereich:
Mit dem Fernbedienung wie CWB-2 kann die Reichweite max. 50M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie eine externe Antenne am Empfänger installieren, oder können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB Serie.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
| Modus | Einstellmethode | Sender | Betrieb |

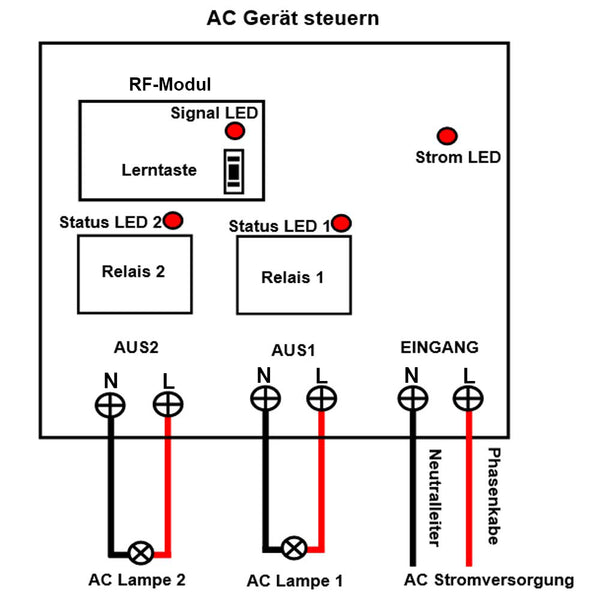

| Momentan | Lerntaste am Empfänger 2 Mal drücken → Signal-LED blinkt 2 Mal und erlischt | CWB-2 | Taste A gedrückt halten: Klemme <AUS1> gibt AC-Strom aus, Lampe 1 EIN. Taste A loslassen: Klemme <AUS1> stoppt die Ausgabe, Lampe 1 AUS. Taste B gedrückt halten: Klemme <AUS2> gibt AC-Strom aus, Lampe 2 EIN. Taste B loslassen: Klemme <AUS2> stoppt die Ausgabe, Lampe 2 AUS. |
| Selbstsichernd | Lerntaste am Empfänger 3 Mal drücken → Signal-LED blinkt 3 Mal und erlischt | Taste A drücken: Klemme <AUS1> gibt AC-Strom aus, Lampe 1 EIN. Taste A erneut drücken: Klemme <AUS1> stoppt die Ausgabe, Lampe 1 AUS. Taste B drücken: Klemme <AUS2> gibt AC-Strom aus, Lampe 2 EIN. Taste B erneut drücken: Klemme <AUS2> stoppt die Ausgabe, Lampe 2 AUS. |
|
| Verriegelung | Lerntaste am Empfänger 4 Mal drücken → Signal-LED blinkt 4 Mal und erlischt | CWB-3 | Taste A drücken: Klemme <AUS1> gibt AC-Strom aus, Lampe 1 EIN; Klemme <AUS2> stoppt die Ausgabe, Lampe 2 AUS. Taste B drücken: Klemme <AUS2> gibt AC-Strom aus, Lampe 2 EIN; Klemme <AUS1> stoppt die Ausgabe, Lampe 1 AUS. Taste C drücken: Klemmen <AUS1> und <AUS2> stoppen die Ausgabe, Lampen 1 und 2 AUS. |
| Momentan (Kanal 1) + Selbstsichernd (Kanal 2): Lerntaste am Empfänger 5 Mal drücken → Signal-LED blinkt 5 Mal und erlischt | |||
Anwendungsbereiche:
Der Empfänger eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
