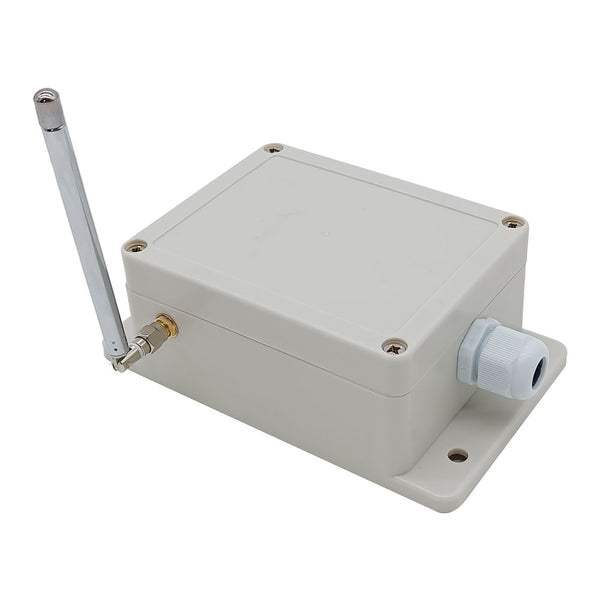

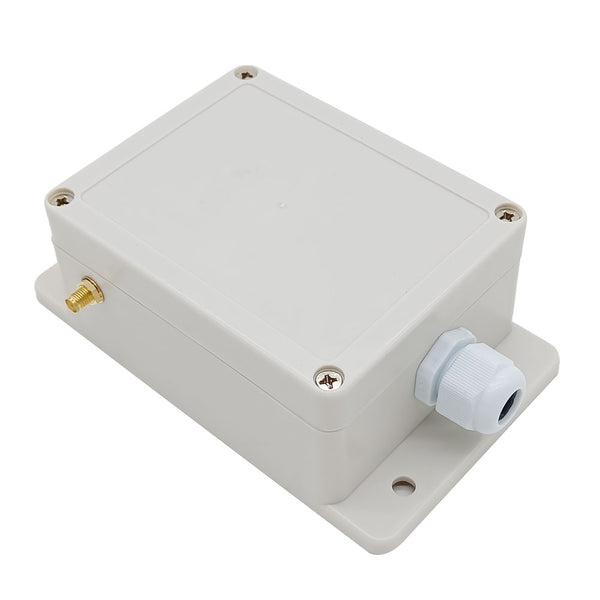

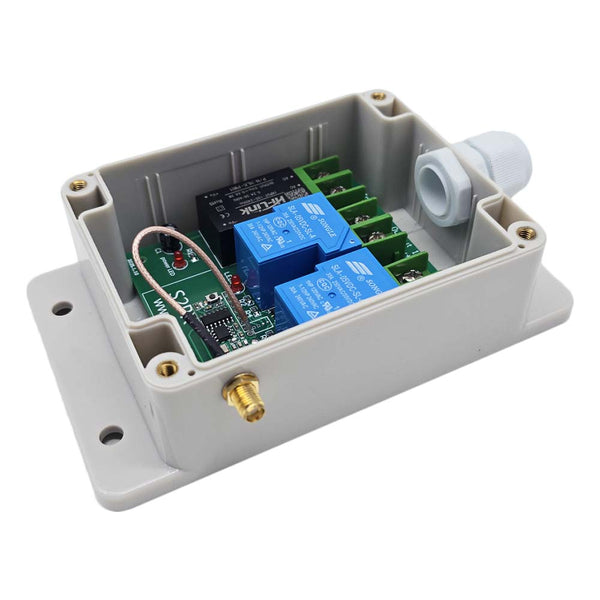

Dieser Empfänger S2PX-AC-ANT3 ist ein elektrisches Gerät mit 1-Kanal AC Stromversorgung Ausgang, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden kann. Vielseitig einsetzbar, robuste wasserdichte Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC-Geräten.
Lieferumfang:
1 x Empfänger: S2PX-AC-ANT3
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
þ AC Ausgang - steuert AC 110V, 120V, 220V oder 240V Geräte
þ 4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
þ Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jeweils zwei Tasten auf dem Sender steuern einen Empfänger. Zum Beispiel können Sie Verwenden den 2-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 3 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 6 Empfänger zu kontrolliere.
Technische Daten:
○ Modell: S2PX-AC-ANT3
○ Betriebsspannung: 110~240V AC (110V/120V/220V/240V)
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 2 CH
○ Ausgangsart: 110~240V AC (110V/120V/220V/240V)
○ Maximale Lastrom: 30A / Kanal
○ 4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C

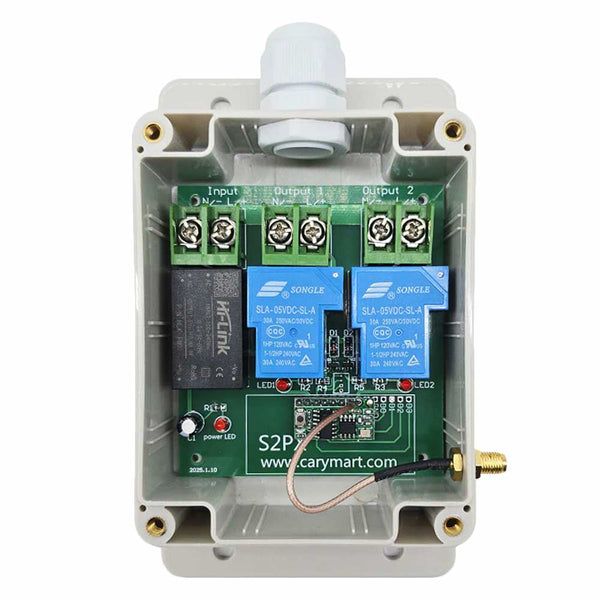

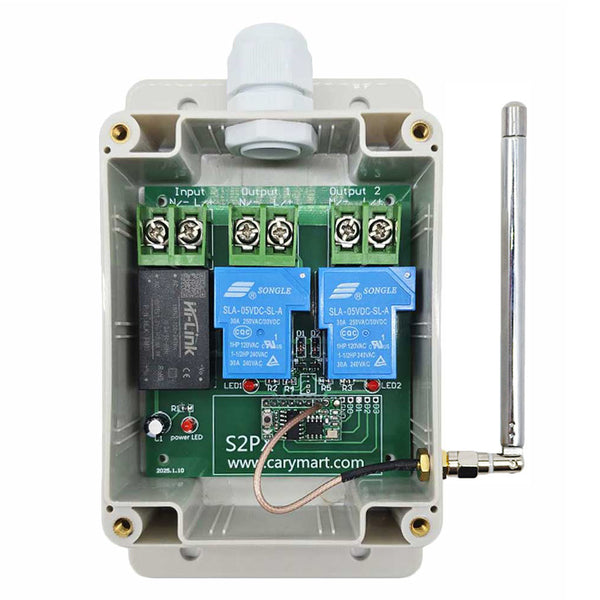

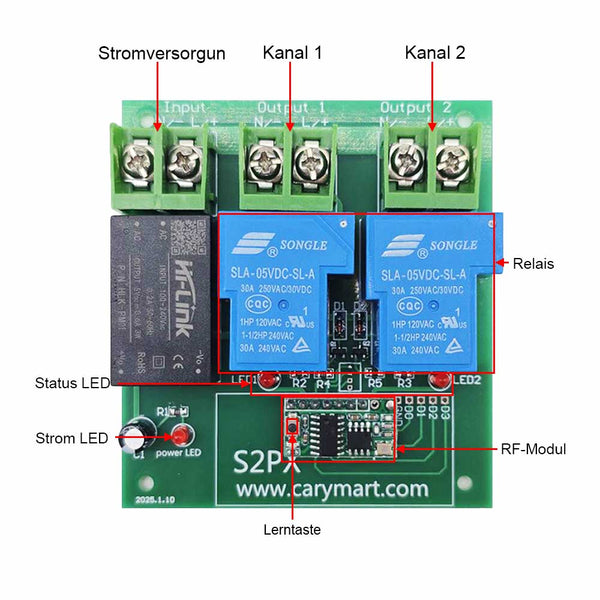

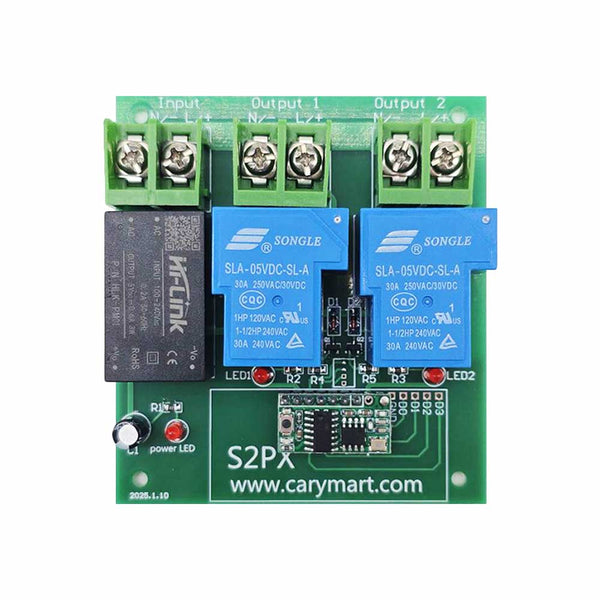

○ Maße der PCB: 88 x 80 x 18 mm

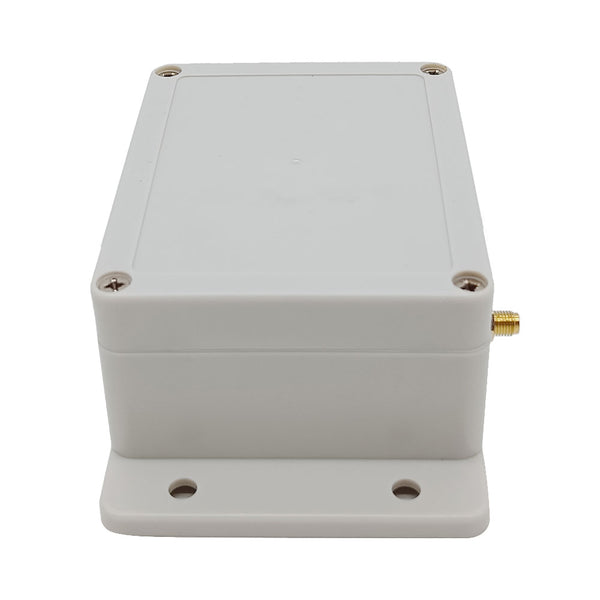

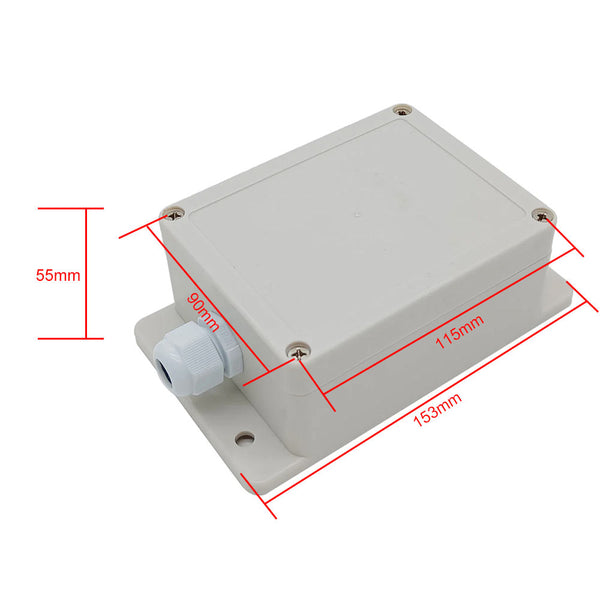

○ Abmessungen Gehäuse: 153 × 90 × 55 mm
○ Kompatible Fernbedienungen: C-2 / C-3 / C-4 (100m)
CWB-2 / CWB-3 / CWB-4 (50m, wasserdicht)
CP-2 / CP-3 / CP-4 / CP-6 / CP-8 / CV-2 / CV-4 / CV-6 / CV-8 / CV-12 (500m)
CB-2 / CB-3 / CB-4 / CB-6 / CB-8 / CB-12 (1000m)
Arbeitsbereich:
Mit dem Fernbedienung wie C-2/C-3 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-2/CB-3.

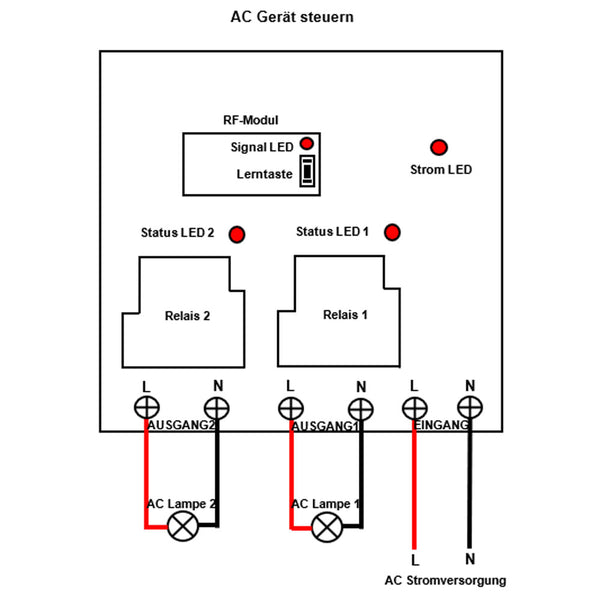

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
| Modus | Einstellmethode | Sender | Betrieb |
| Momentan | Lerntaste am Empfänger 2 Mal drücken → Signal-LED blinkt 2 Mal und erlischt | C-2 | Taste A gedrückt halten: Klemme <AUSGANG1> gibt AC-Strom aus, Lampe 1 EIN. Taste A loslassen: Klemme <AUSGANG1> stoppt die Ausgabe, Lampe 1 AUS. Taste B gedrückt halten: Klemme <AUSGANG2> gibt AC-Strom aus, Lampe 2 EIN. Taste B loslassen: Klemme <AUSGANG2> stoppt die Ausgabe, Lampe 2 AUS. |
| Selbstsichernd | Lerntaste am Empfänger 3 Mal drücken → Signal-LED blinkt 3 Mal und erlischt | Taste A drücken: Klemme <AUSGANG1> gibt AC-Strom aus, Lampe 1 EIN. Taste A erneut drücken: Klemme <AUSGANG1> stoppt die Ausgabe, Lampe 1 AUS. Taste B drücken: Klemme <AUSGANG2> gibt AC-Strom aus, Lampe 2 EIN. Taste B erneut drücken: Klemme <AUSGANG2> stoppt die Ausgabe, Lampe 2 AUS. |
|
| Verriegelung | Lerntaste am Empfänger 4 Mal drücken → Signal-LED blinkt 4 Mal und erlischt | C-3 | Taste A drücken: Klemme <AUSGANG1> gibt AC-Strom aus, Lampe 1 EIN; Klemme <AUSGANG2> stoppt die Ausgabe, Lampe 2 AUS. Taste B drücken: Klemme <AUSGANG2> gibt AC-Strom aus, Lampe 2 EIN; Klemme <AUSGANG1> stoppt die Ausgabe, Lampe 1 AUS. Taste C drücken: Klemmen <AUSGANG1> und <AUSGANG2> stoppen die Ausgabe, Lampen 1 und 2 AUS. |
| Momentan (Kanal 1) + Selbstsichernd (Kanal 2): Lerntaste am Empfänger 5 Mal drücken → Signal-LED blinkt 5 Mal und erlischt | |||
Anwendungsbereiche:
Der Empfänger eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
