Lieferumfang:
1 x Empfänger: S2DA-AC-ANT3

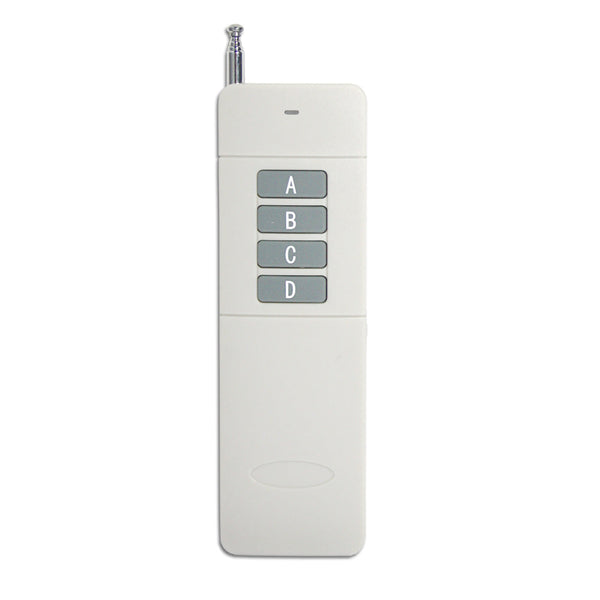

1 x Sender: CB-4
1 x Bedienungsanleitung
Anwendung:
Ein Empfänger S2DA-AC-ANT3 und der Sender CB-4 bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Funklichtschalter, Sirenen, Schlösser, Motoren, Vertilatoren, Winden, Jalousien, Elektrozylinder, Türen, Fenster, Elektromagnetventile, Signalisierung, Geschäftsschilder usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Verdrahtete Steuerklemmen: Sie können Sensoren, Endschalter, Handschalter oder externe Geräte zur Steuerung des Empfängers verbinden.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Einstellbare Verzögerungszeit: 0 Sekunde~ 99 Stunden
Verwenden mit geringer Leistung und Hochgeschwindigkeits-CMOS-Technik.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S2DA-AC-ANT3
Betriebsspannung: 100~240V AC (110V/120V/220V/240V)
Arbeitsfrequenz: 433MHz
Statische Strom: ≤6mA
Kanal: 2 CH
Ausgangsart: Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Arbeitsspannungsbereich von Relais: AC110~240V oder DC0~28V
Maximale Arbeitsstrom: 10A / jeder Kanal
Kontrolle Modi: Verzögerung (Drücken -> AN, dann AUS nach der Verzögerungszeit )
Maße der PCB: 140 x 73 x 18 mm
Maße des Koffers: 192 x 100 x 45 mm
Senderparameter:
Modell: 0021026 (CB-4)
Kanal / Knopf: 4 (A, B, C, D)
Betriebsspannung: 9V (1 x 6F22-9V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 30mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 135 x 42 x 25 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-4 (100M), CWB-4 (50M, wasserdicht), CP-4 / CV-4 (500M), oder CB-4 (1000M), CBW-4 (1000M, wasserdicht) usw.
Arbeitsentfernung:
Mit dem Fernbedienung wie CB-4 kann die Reichweite max. 1000M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Bedienung:
Drücken den Knopf A: Schalten das Relais 1 ein (Verbinden B und C, trennen A und B), das Licht 1 ist an.
Nach der Verzögerungszeit: Schalten das Relais 1 von Selbst aus (trennen B und C, Verbinden A and B), das Licht 1 ist aus.
Drücken den Knopf C: Schalten das Relais 1 sofort aus. und Sie brauchen die Verzögerungszeit nicht zu warten.
Drücken den Knopf B: Schalten das Relais 2 ein (Verbinden B und C, trennen A und B), das Licht 2 ist an.
Nach der Verzögerungszeit: Schalten das Relais 2 von Selbst aus (trennen B und C, Verbinden A and B), das Licht 2 ist aus.
Drücken den Knopf D: Schalten das Relais 2 sofort aus. und Sie brauchen die Verzögerungszeit nicht zu warten.
Drücken den Knopf “＋” und “－” auf dem Timer, um die Verzögerungszeit von 0 Sekunden bis 99 Stunden einzustellen. “H” (aus Englisch “Hour”) ist die Stunde. “M”(aus Englisch “ Minute”) ist die Minute, und “S”(aus Englisch “ second”) ist die Sekunde.
Zum Beispiel: Wenn Sie “ 2 0 M 0 5” auf Timer einstellen, das bedeutet, dass die Zahl “05” von Timer 1 fünf Minuten bedeutet und die Zahl “20” von Timer 2 zwangzig Minuten bedeutet. Die beide Timer sind unabhängig.
Manuelle Steuerklemmen:
Der Empfänger hat Handsteuerunge Klemme, Sie können externe Anlage, Sensors, oder Handschalter zur Steuerung des Empfänger verbinden.
1) Signaleingang
Sie können externe Geräte ( mit Kleinsignal-Ausgänge ) an Klemmen “Signal 1-”,“Signal 1+”, “Signal 2-” and “Signal 2+” anschließen. Der Signalausgang von externem Geräte kann den Empfänger steuern.
Wenn externe Geräte Kleinsignal an Klemme “Signal 1-” und “Signal 1+” ausgeben, schaltet das Relais 1 ein.(Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe 1 ist an.
Wenn externe Geräte Kleinsignal an Klemme “Signal 1-” und“Signal 1+” nicht ausgeben, schaltet das Relais 1 aus.( trennen Klemmen B und C, Verbinden Klemmen A und B), die Lampe 1 ist aus.
Wenn externe Geräte Kleinsignal an Klemme Signal 2-” und “Signal 2+” ausgeben, schaltet das Relais 2 ein.(Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe 2 ist an.
Wenn externe Geräte Kleinsignal an Klemme Signal 2-” und “Signal 2+” nicht ausgeben, schaltet das Relais 2 aus.( trennen Klemmen B und C, Verbinden Klemmen A und B), die Lampe 2 ist aus.
2) Handschalter
Sie können einen Handschalter an Klemmen “Signal 1-”,“Signal 1+”, “Signal 2-” and “Signal 2+”. Und dann können Sie diese Handschalter zur Steuerung des Empfänger verwenden.
Wenn Sie Klemmen “Signal 1-” and “Signal 1+” verbinden, schaltet das Relais 1 ein.(Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe 1 ist an.
Und Wenn Sie Klemmen “Signal 1-” and “Signal 1+” trennen, schaltet das Relais 1 aus.(trennen Klemmen B und C, Verbinden Klemmen A und B), die Lampe 1 ist aus.
Wenn Sie Klemmen “Signal 2-” and “Signal 2+” verbinden, schaltet das Relais 2 ein.(Verbinden Klemmen B und C, trennen Klemmen A und B), die Lampe 2 ist an.
Und Wenn Sie Klemmen “Signal 2-” and “Signal 2+” trennen, schaltet das Relais 2 aus.(trennen Klemmen B und C, Verbinden Klemmen A und B), die Lampe 2 ist aus.
