Lieferumfang:
6 x Empfänger: S2PU-DC-ANT3
1 x Sender: CV-12 / CB-12
1 x Bedienungsanleitung
Anwendung:

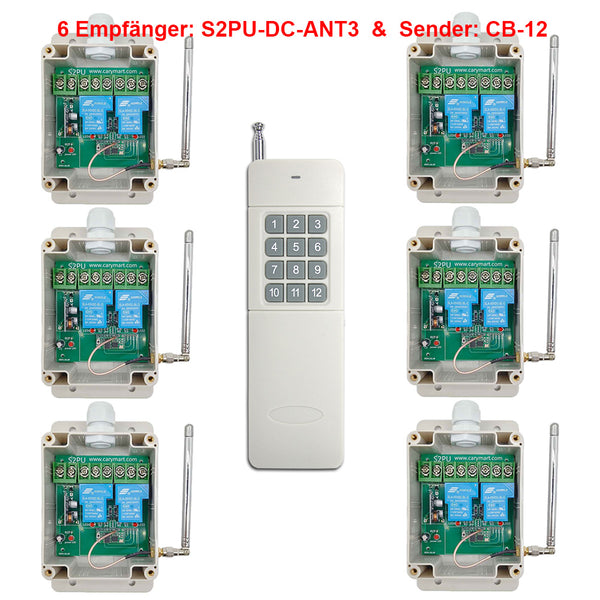

Sechs Empfänger S2PU-DC-ANT3 und der Sender CV-12 / CB-12 bilden ein Ein-Sender-Mehrere-Empfänger System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

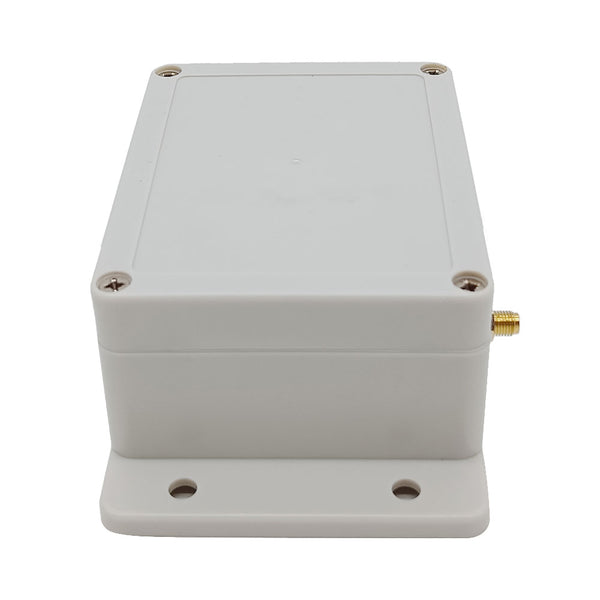

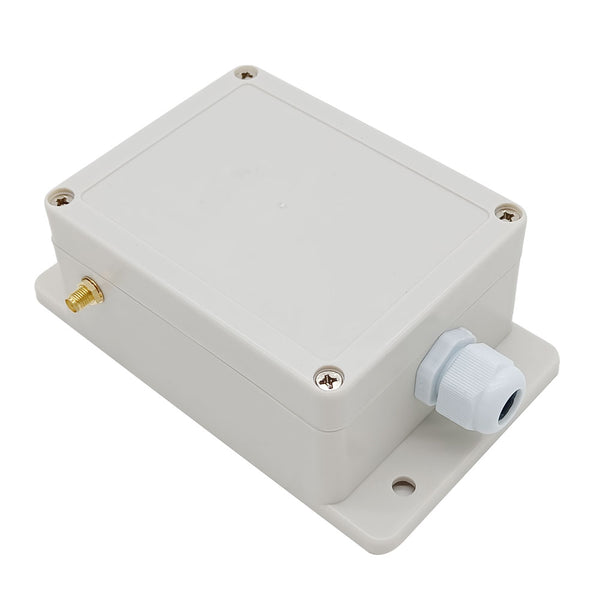

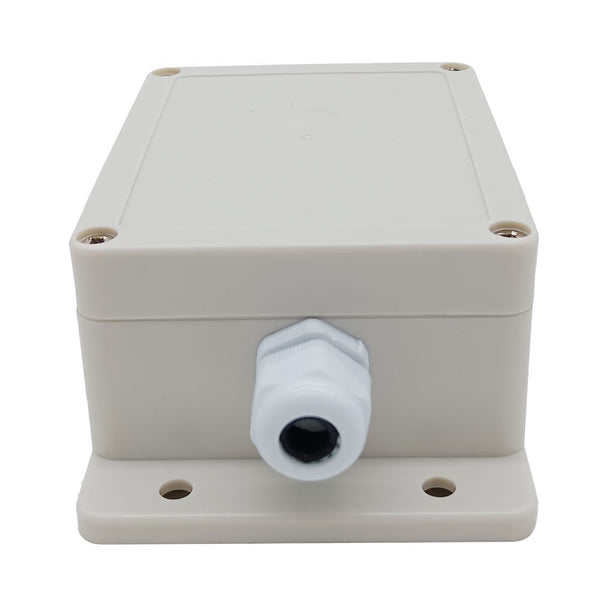

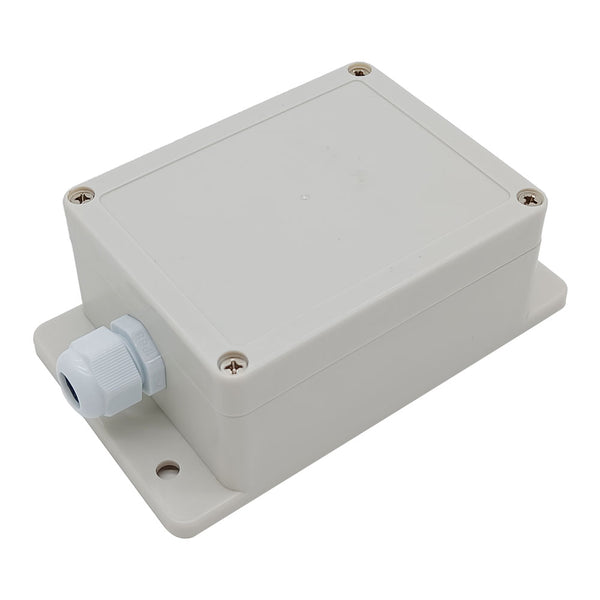

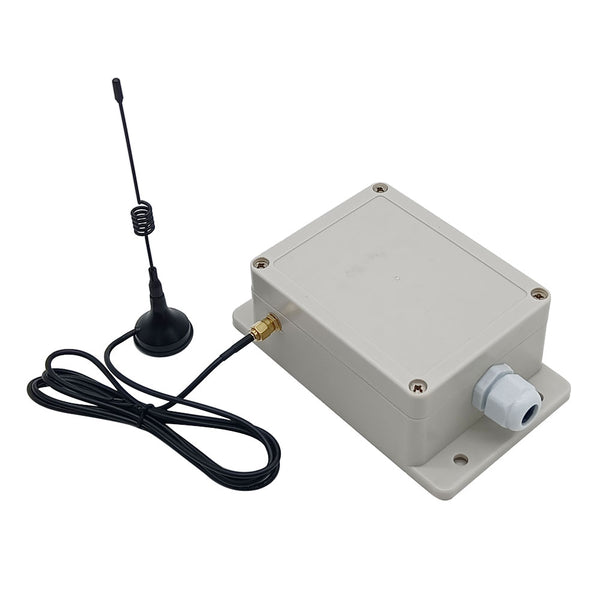

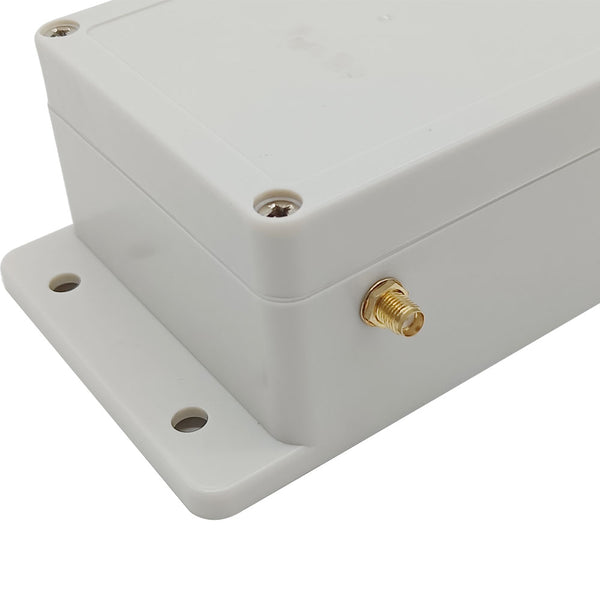

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 10~80V.

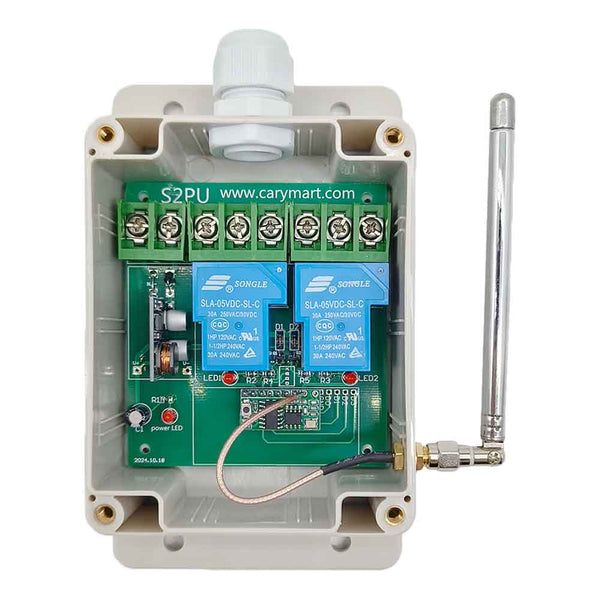

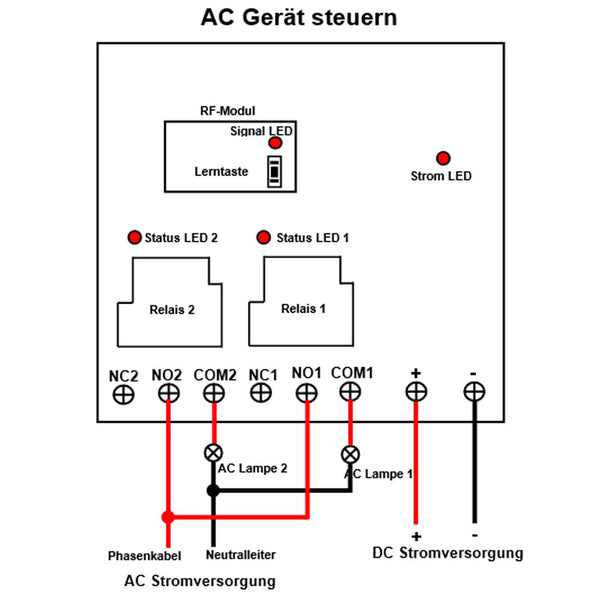

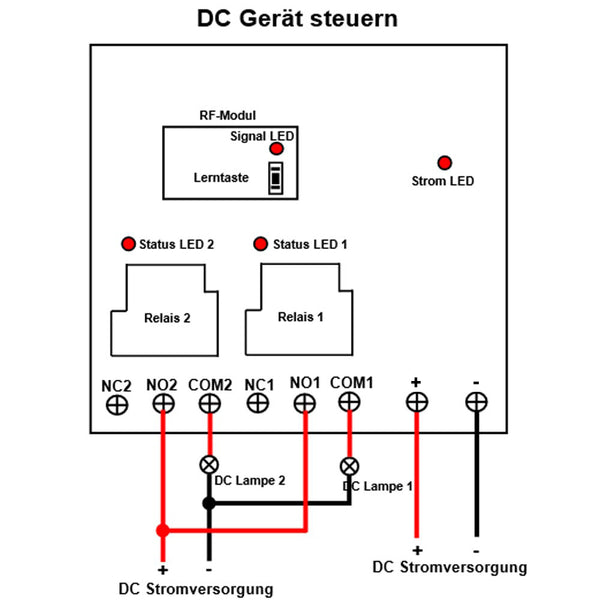

Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

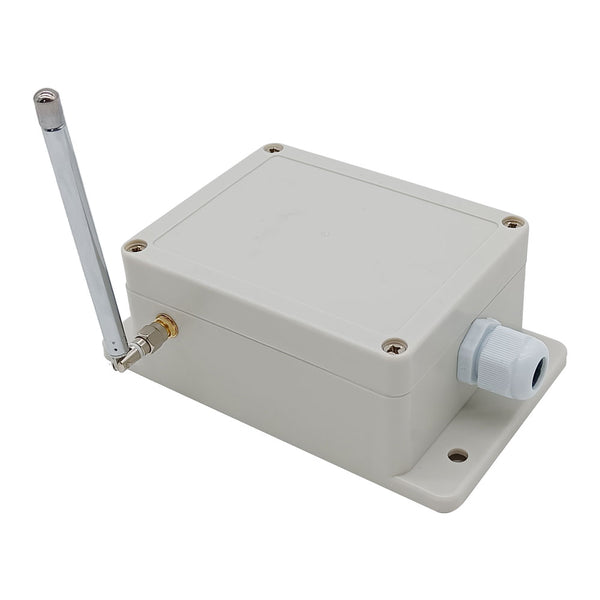

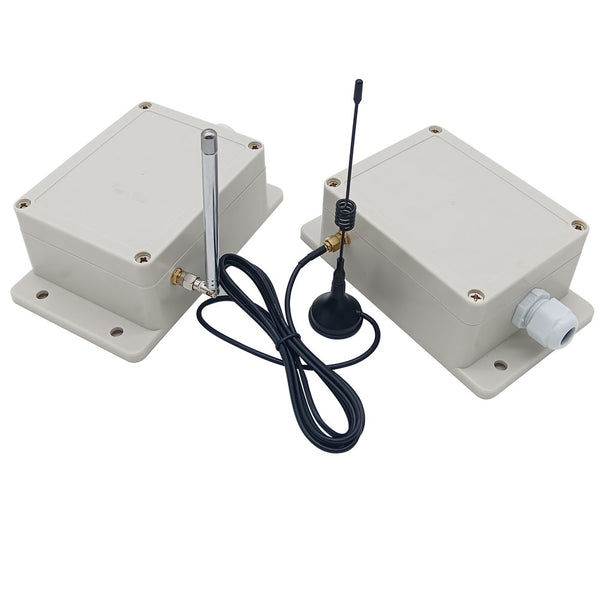

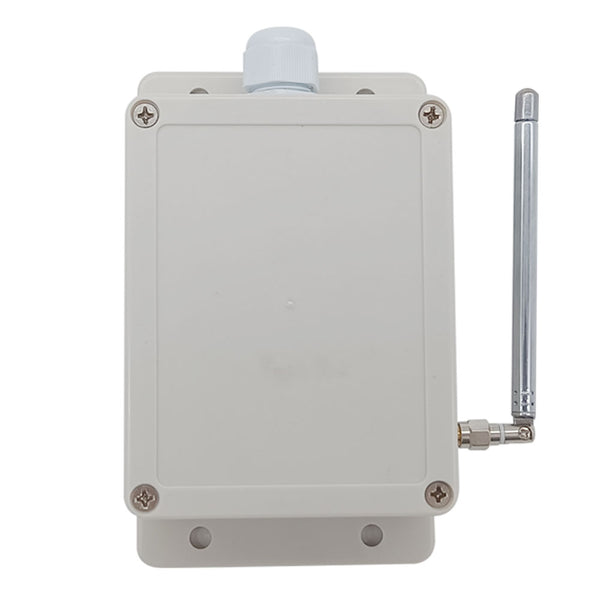

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.

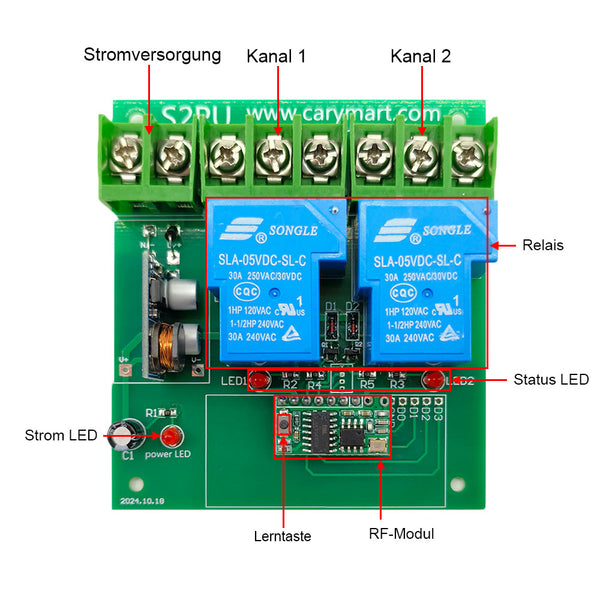

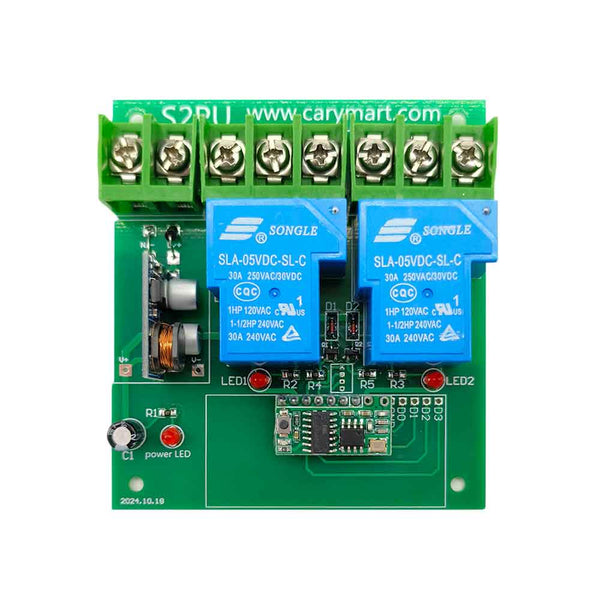

Empfängerparameter:
Modell: S2PU-DC-ANT3
Betriebsspannung: 10~80 VDC
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 2 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Momentan + Selbstsichernd
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 88 x 80 x 18 mm

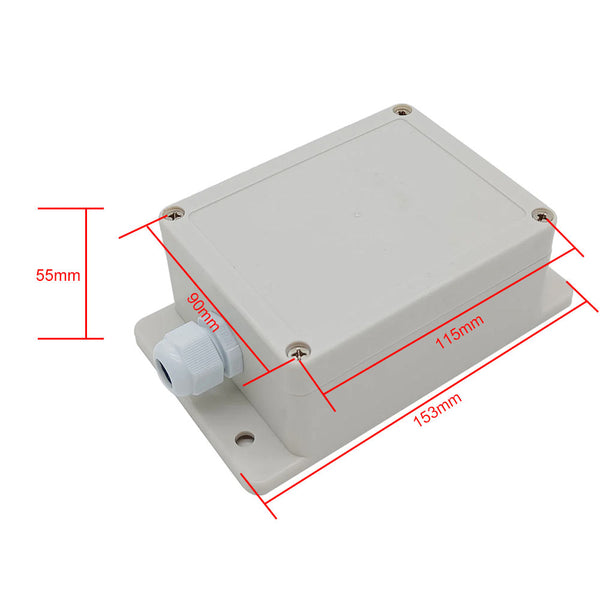

Maße des Gehäuses: 153 x 90 x 55 mm
Senderparameter:

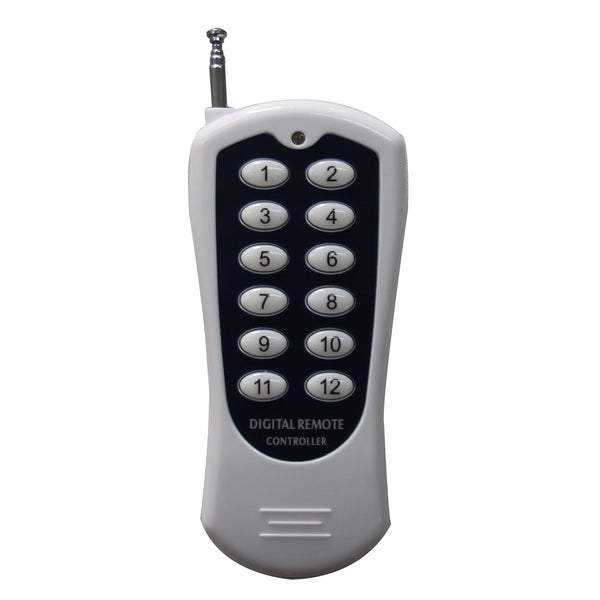

Modell: 0021022 (CV-12)
Kanal / Knopf: 12 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12)
Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
Betriebsstrom: 15mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: LX2260A-R4
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 500m / 1500ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 °C bis +70 °C
Einheit Mass: 110 x 50 x 18 mm
Arbeitsentfernung:
Mit dem Fernbedienung wie CV-12 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

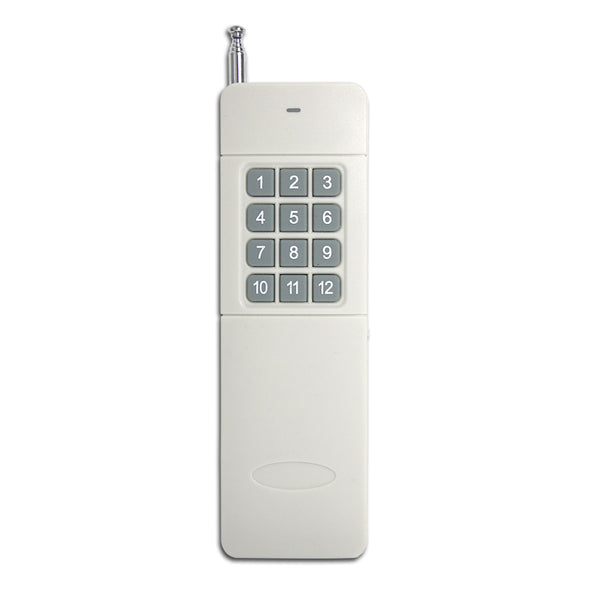

Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-12.
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie CV-12 (500m), oder CB-12 (1000m) usw.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
1) Einstellung der Modus Momentan: Drücken Sie die Lerntaste im Empfänger 2 Mal, die Signal-LED blinkt kontinuierlich 2 Mal und erlischt dann.
Der Betrieb des Momentan modus mit dem Sender CV-12:
Drücken und halten Sie die Taste 1 am Sender: Das Relais 1 im Empfänger 1 ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Lassen Sie die Taste los 1: Das Relais 1 im Empfänger 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken und halten Sie die Taste 2 am Sender: Das Relais 2 im Empfänger 1 ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet.
Lassen Sie die Taste los 2: Das Relais 2 im Empfänger 1 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
......
Drücken und halten Sie die Taste 11 am Sender: Das Relais 1 im Empfänger 6 ist aktivier, und die angeschlossene Lampe 11 wird eingeschaltet.
Lassen Sie die Taste los 11: Das Relais 1 im Empfänger 6 ist deaktiviert, und die angeschlossene Lampe 11 wird ausgeschaltet.
Drücken und halten Sie die Taste 12 am Sender: Das Relais 2 im Empfänger 6 ist aktivier, und die angeschlossene Lampe 12 wird eingeschaltet.
Lassen Sie die Taste los 12: Das Relais 2 im Empfänger 6 ist deaktiviert, und die angeschlossene Lampe 12 wird ausgeschaltet.
2) Einstellung der Modus Selbstsichernd: Drücken Sie die Lerntaste im Empfänger 3 Mal, die Signal-LED blinkt kontinuierlich 3 Mal und erlischt dann.
Der Betrieb des Selbsthemmung modus mit dem Sender CV-12:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger 1 ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet.
Drücken Sie die Taste 1 erneut: Das Relais 1 im Empfänger 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
Drücken Sie die Taste 2 am Sender: Das Relais 2 im Empfänger 1 ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet.
Drücken Sie die Taste 2 erneut: Das Relais 2 im Empfänger 1 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
......
Drücken Sie die Taste 11 am Sender: Das Relais 1 im Empfänger 6 ist aktivier, und die angeschlossene Lampe 11 wird eingeschaltet.
Drücken Sie die Taste 11 erneut: Das Relais 1 im Empfänger 6 ist deaktiviert, und die angeschlossene Lampe 11 wird ausgeschaltet.
Drücken Sie die Taste 12 am Sender: Das Relais 2 im Empfänger 6 ist aktivier, und die angeschlossene Lampe 12 wird eingeschaltet.
Drücken Sie die Taste 12 erneut: Das Relais 2 im Empfänger 6 ist deaktiviert, und die angeschlossene Lampe 12 wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken Sie die Lerntaste im Empfänger 4 Mal, die Signal-LED blinkt kontinuierlich 4 Mal und erlischt dann.
Der Betrieb des Verriegelung modus mit dem Sender CV-12:
Drücken Sie die Taste 1 am Sender: Das Relais 1 im Empfänger 1 ist aktivier, und die angeschlossene Lampe 1 wird eingeschaltet. Das Relais 2 im Empfänger 1 ist deaktiviert, und die angeschlossene Lampe 2 wird ausgeschaltet.
Drücken Sie die Taste 2 am Sender: Das Relais 2 im Empfänger 1 ist aktivier, und die angeschlossene Lampe 2 wird eingeschaltet. Das Relais 1 im Empfänger 1 ist deaktiviert, und die angeschlossene Lampe 1 wird ausgeschaltet.
......
Drücken Sie die Taste 11 am Sender: Das Relais 1 im Empfänger 6 ist aktivier, und die angeschlossene Lampe 11 wird eingeschaltet. Das Relais 2 im Empfänger 6 ist deaktiviert, und die angeschlossene Lampe 12 wird ausgeschaltet.
Drücken Sie die Taste 12 am Sender: Das Relais 2 im Empfänger 6 ist aktivier, und die angeschlossene Lampe 12 wird eingeschaltet. Das Relais 1 im Empfänger 6 ist deaktiviert, und die angeschlossene Lampe 11 wird ausgeschaltet.
4) Einstellung der Modus Momentan (Kanal 1 von Empfänger 1, 2, 3, 4, 5, 6) + Selbstsichernd (Kanal 2 von Empfänger 1, 2, 3,4, 5, 6): Drücken Sie die Lerntaste im Empfänger 5 Mal, die Signal-LED blinkt kontinuierlich 5 Mal und erlischt dann.
