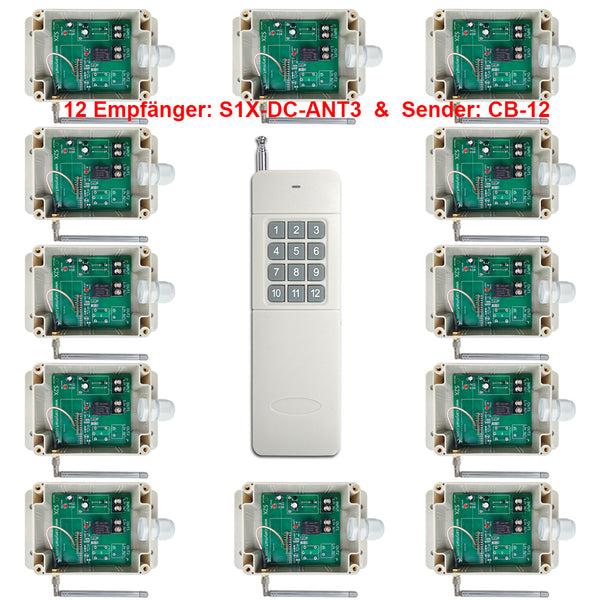

Kompletter 12-Kanal Funkschalter mit DC Stromversorgung Ausgang, bestehend aus zwölf Empfängern S1X-DC-ANT3 und einem Sender CV-12. Vielseitig einsetzbar, robuste wasserdichte Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von DC-Geräten.
Lieferumfang:
12 x Empfänger: S1X-DC-ANT3
1 x Sender: CV-12
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren

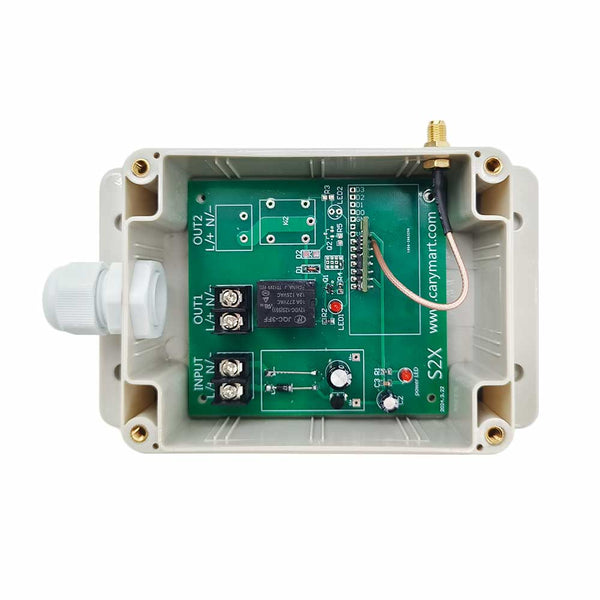

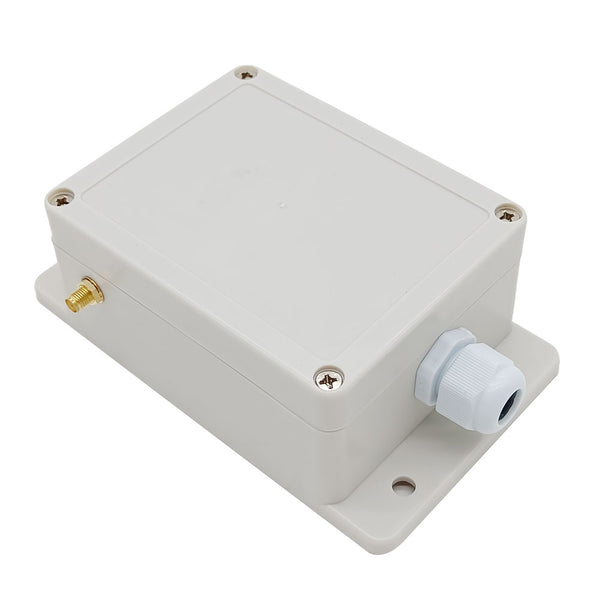

þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Vier wählbare Betriebsspannungen: DC 6V / 9V / 12V / 24V
þ DC Ausgang - steuert DC 6V / 9V / 12V / 24V Geräte
þ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
þ Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere.

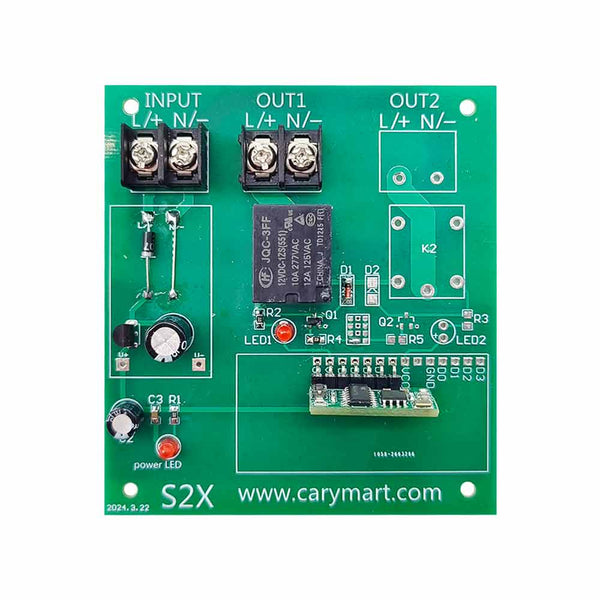

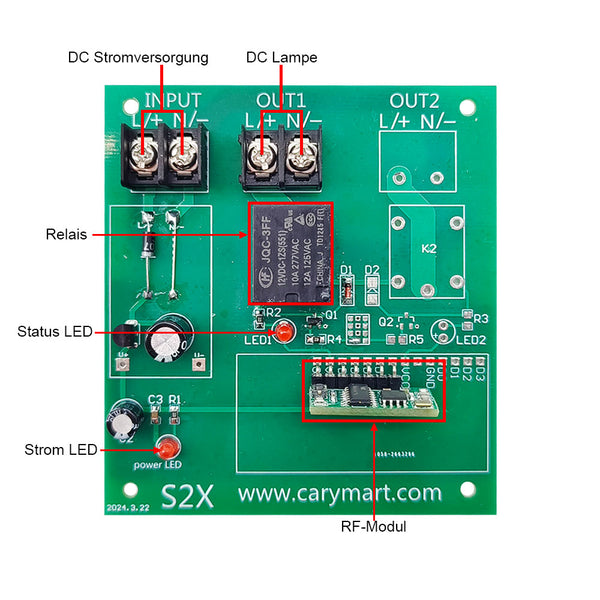

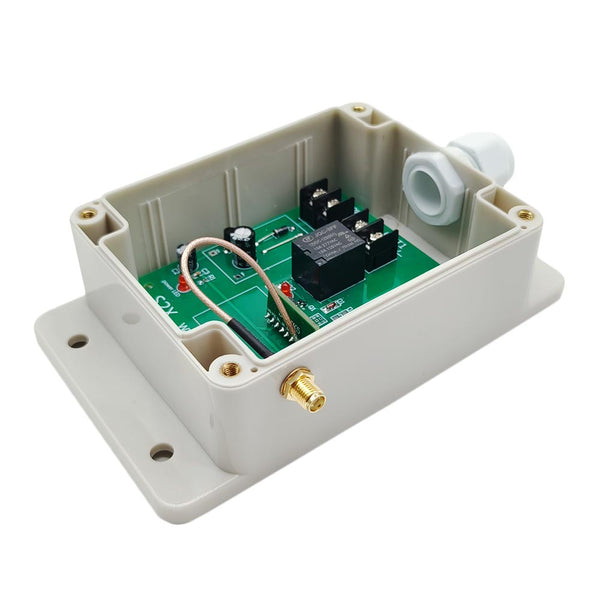

Technische Daten - Empfänger S1X-DC-ANT3
○ Modell: S1X-DC-ANT3
○ Betriebsspannung: 6V / 9V / 12V / 24V DC, die Betriebsspannung muss angegeben werden bei der Bestellung.
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 1 CH
○ Ausgangsart: DC Stromversorgung Ausgang
○ Maximale Lastrom: 10A
○ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C
○ Maße der PCB: 88 x 80 x 18 mm

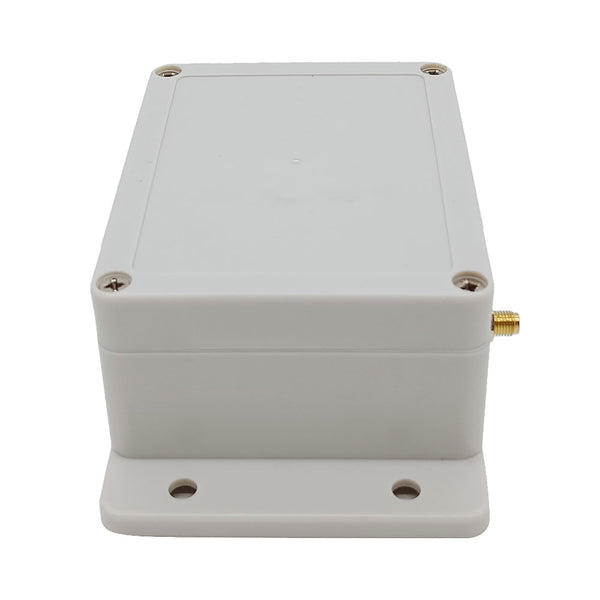

○ Abmessungen Gehäuse: 153 × 90 × 55 mm
○ Kompatible Fernbedienungen: CV-12 (500m), CB-12 (1000m)

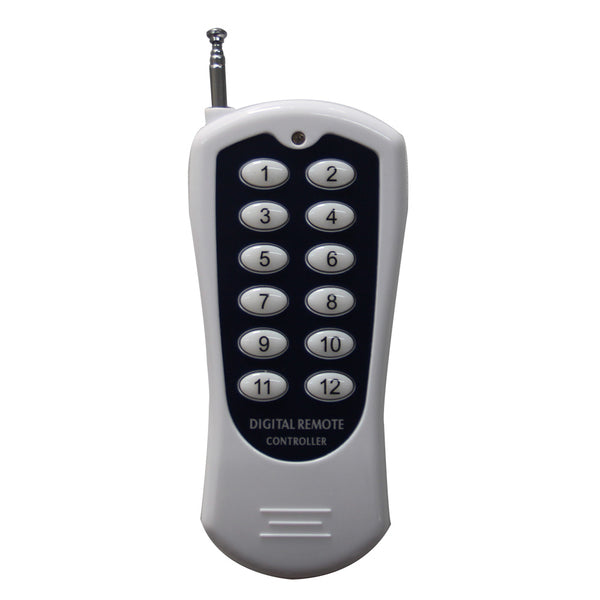

Technische Daten - Sender CV-12
○ Modell: 0021022 (CV-12)
○ Kanal / Knopf: 12 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12)

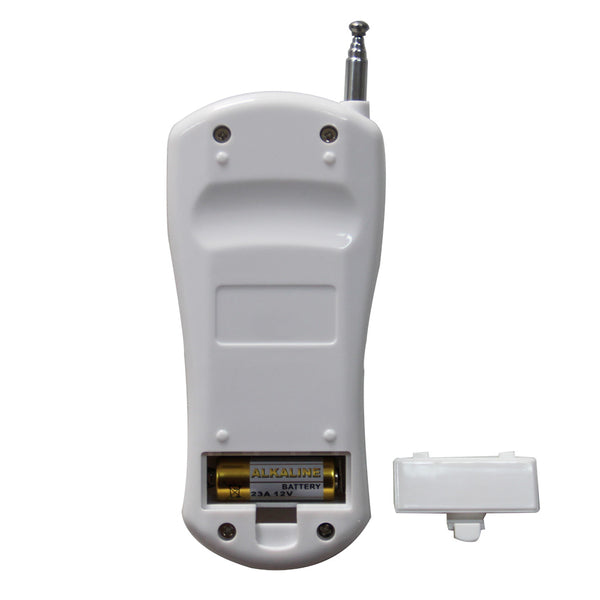

○ Betriebsspannung: 12V (1 x 23A-12V Batterie, 12 Monate Laufzeit)
○ Betriebsstrom: 15mA
○ Betriebsfrequenz: 433 Mhz
○ Enkodierung Chip: LX2260A-R4
○ Sendeentfernung: 500m / 1500ft (Theoretisch)
○ Anpassung Modus: ASK
○ Betriebstemperatur: -20 °C bis +70 °C
○ Einheit Mass: 110 x 50 x 18 mm
Arbeitsbereich:
Mit dem Fernbedienung wie CV-12 kann die Reichweite max. 500M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.

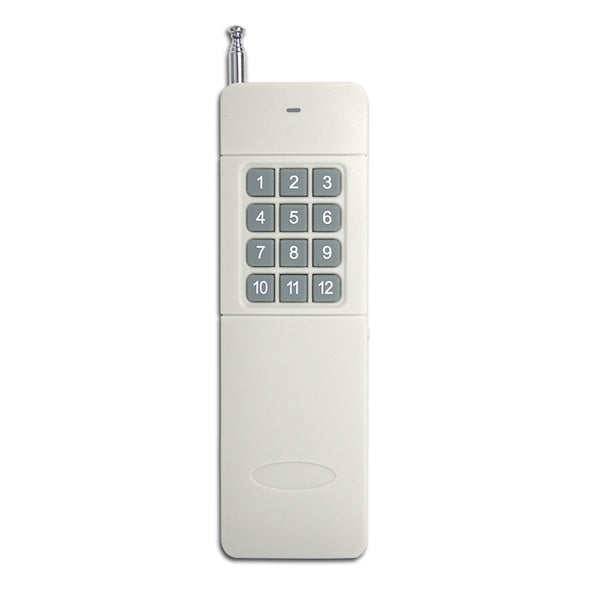

Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-12.

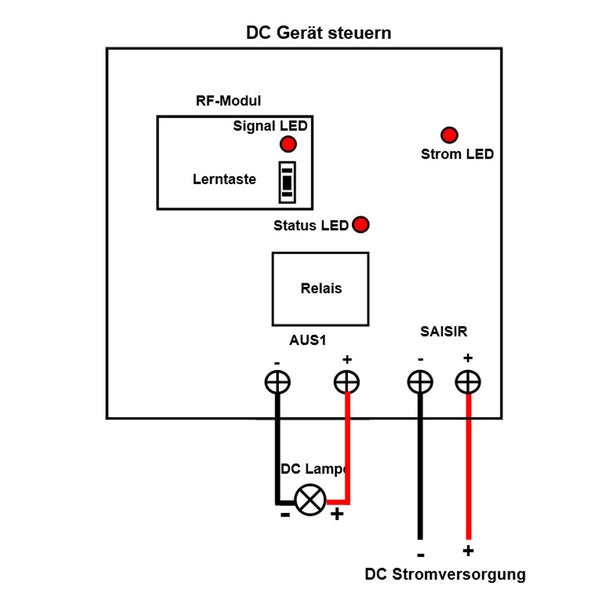

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
| Modus | Einstellmethode | Sender | Betrieb |
| Momentan | Lerntaste am Empfänger 2 Mal drücken → Signal-LED blinkt 2 Mal und erlischt | CV-12 | Taste 1 gedrückt halten: Klemme <AUS1> im Empfänger 1 gibt DC-Strom aus, Lampe 1 EIN. Taste 1 loslassen: Klemme <AUS1> im Empfänger 1 stoppt die Ausgabe, Lampe 1 AUS. …… Taste 12 gedrückt halten: Klemme <AUS1> im Empfänger 12 gibt DC-Strom aus, Lampe 12 EIN. Taste 12 loslassen: Klemme <AUS1> im Empfänger 12 stoppt die Ausgabe, Lampe 12 AUS. |
| Selbstsichernd | Lerntaste am Empfänger 3 Mal drücken → Signal-LED blinkt 3 Mal und erlischt | Taste 1 drücken: Klemme <AUS1> im Empfänger 1 gibt DC-Strom aus, Lampe 1 EIN. Taste 1 erneut drücken: Klemme <AUS1> im Empfänger 1 stoppt die Ausgabe, Lampe 1 AUS. …… Taste 12 drücken: Klemme <AUS1> im Empfänger 12 gibt DC-Strom aus, Lampe 12 EIN. Taste 12 erneut drücken: Klemme <AUS1> im Empfänger 12 stoppt die Ausgabe, Lampe 12 AUS. |
|
| Verriegelung | Lerntaste am Empfänger 4 Mal drücken → Signal-LED blinkt 4 Mal und erlischt | Taste 1 drücken: Klemme <AUS1> im Empfänger 1 gibt DC-Strom aus, Lampe EIN; die Klemmen <AUS1> in den anderen 11 Empfängern stoppen die Ausgabe, die anderen 11 Lampen AUS. …… Taste 12 drücken: Klemme <AUS1> im Empfänger 12 gibt DC-Strom aus, Lampe EIN; die Klemmen <AUS1> in den anderen 11 Empfängern stoppen die Ausgabe, die anderen 11 Lampen AUS. |
Anwendungsbereiche:
Der Funkschalter eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
