Lieferumfang:

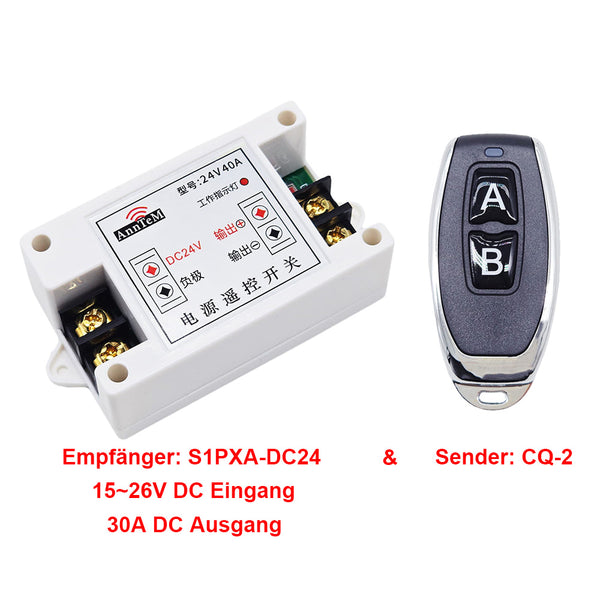

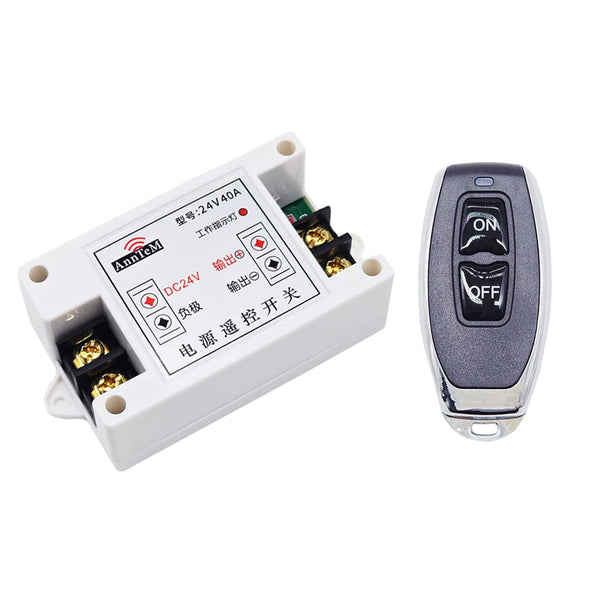

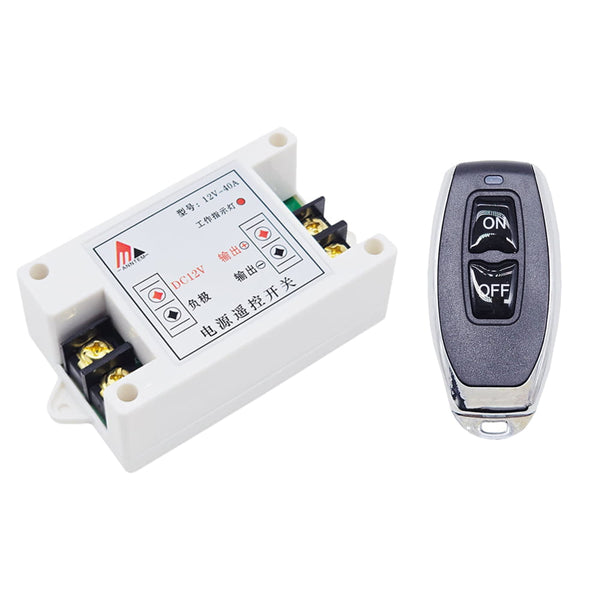

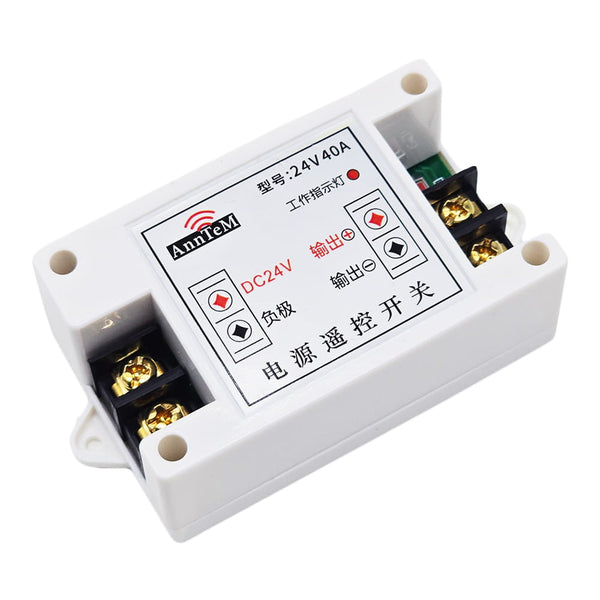

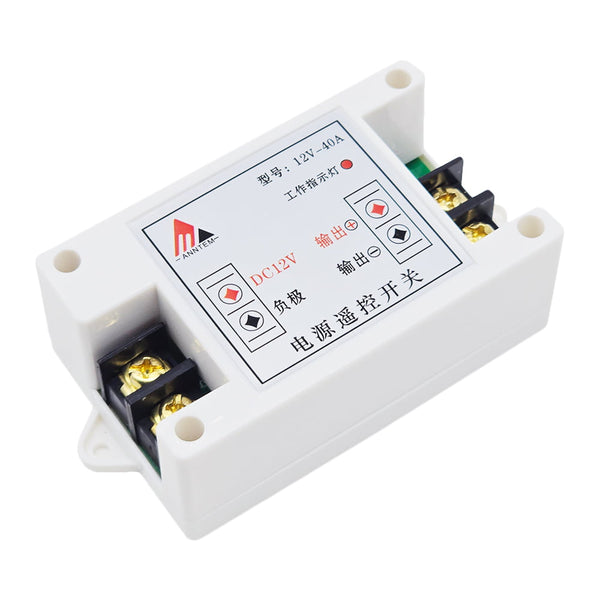

1 x Empfänger: S1PXA-DC12 / S1PXA-DC24
1 x Sender: CQ-1/CQ-2
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger S1PXA-DC12 / S1PXA-DC24 und der Sender CQ-1/ CQ-2 bilden ein Empfänger Sender System. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann verschiedene DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Dieser Empfänger verfügt über eine 10 Sekunden Verzögerungsfunktion. Wenn das Gerät ausgelöst wird, hört es nach einer Verzögerung von 10 Sekunden automatisch auf zu arbeiten.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Zwei Betriebs spannungs versionen: DC 8~15V oder 15~26V optional.
DC Stromversorgung Ausgang: Es kann Gleichstrom Geräte mit einer Spannung im Bereich von 8~15V oder 15~26V Gleichstrom steuern.
Hohe Leistung: Es kann bei maximalem Strom 30A arbeiten.
Mit 10 Sekunden Verzögerungsfunktion.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.

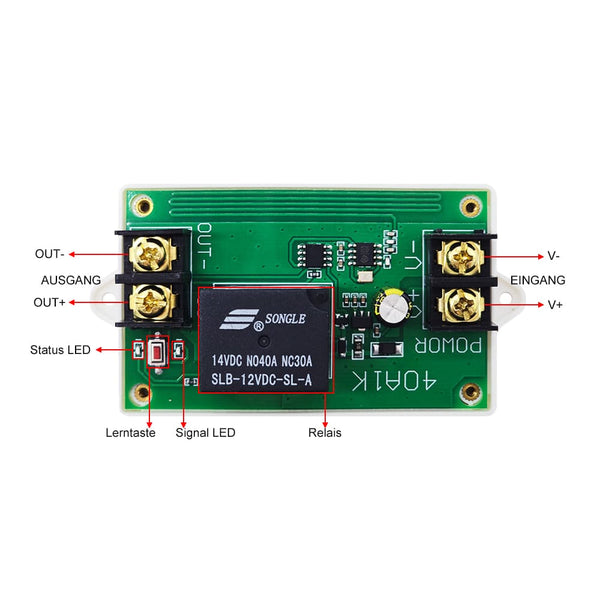

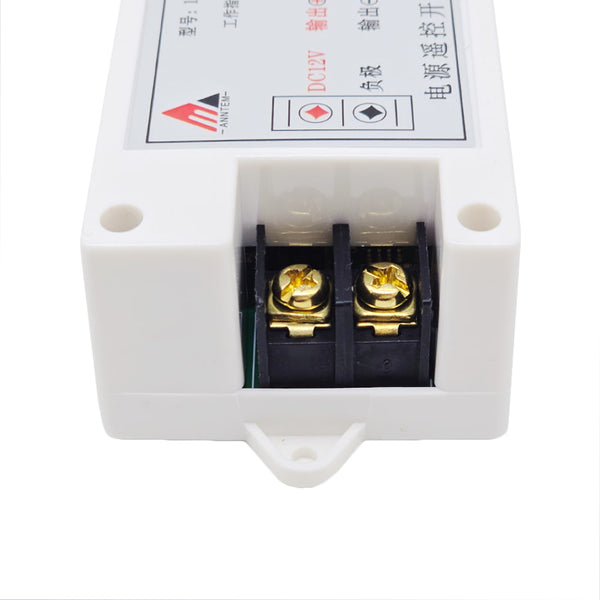

Empfängerparameter:
Modell: S1PXA-DC12 / S1PXA-DC24
Betriebsspannung: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) , die Betriebsspannung muss angegeben werden bei der Bestellung.
Ausgangsart: DC 8~15V (Modell S1PXA-DC12) oder DC 15~26V (Modell S1PXA-DC24) wie eingangsspannung
Betriebsfrequenz: 433.92MHz
Kanal: 1 Kanal
Statische Strom: ≤6mA
Maximaler Laststrom des Relais: 30A / Kanal

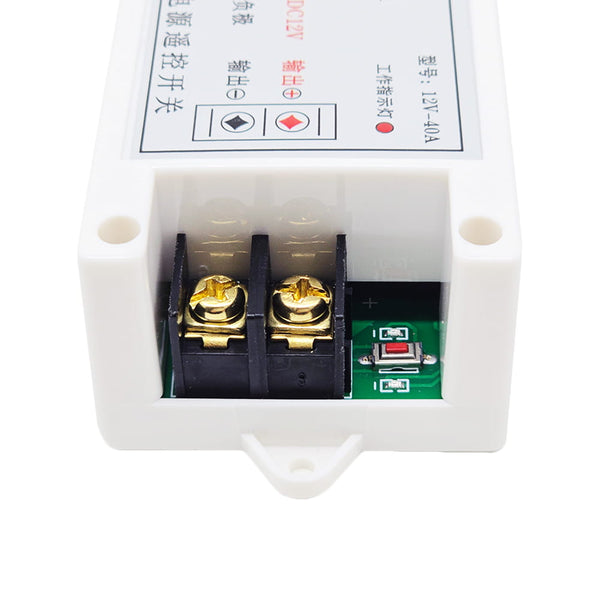

Drahtbereich für die Terminals: 22-12 AWG
4 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung, Zeitverzögerung
Betriebstemperatur: -20 ° C to +70 ° C

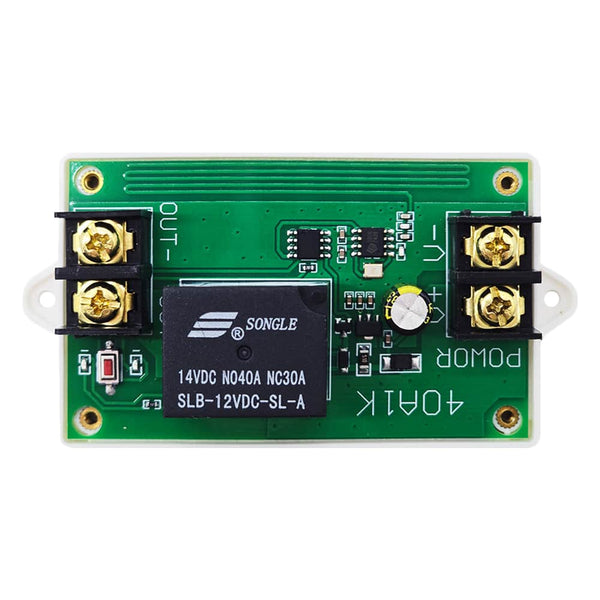

Maße der PCB: 90 x 47 x 23 mm
Maße des Gehäuses: 96 x 50 x 33 mm
Senderparameter:
Modell: 0021131 (CQ-1) / 0021132 (CQ-2)

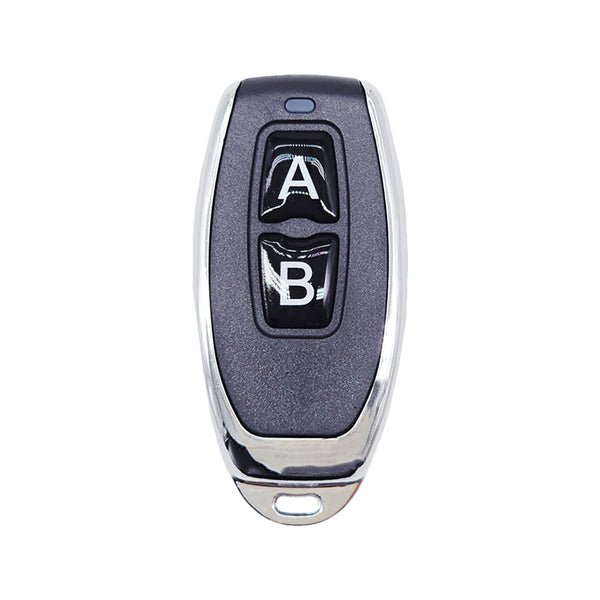

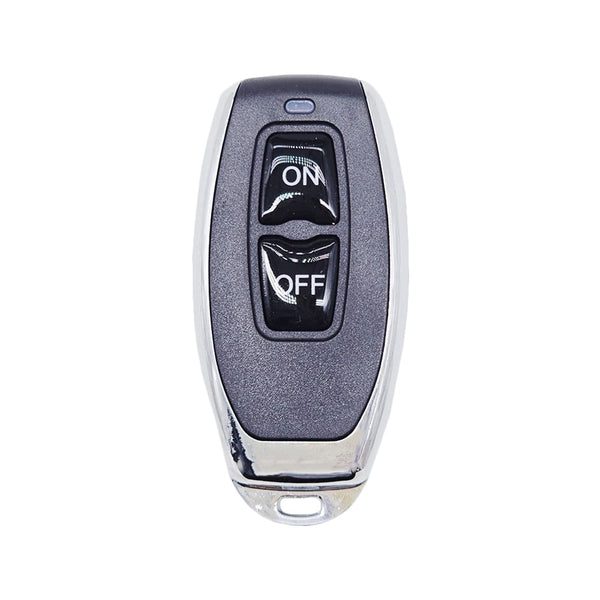

Kanal / Knopf: 1 (Kein Symbol) / 2 (A, B / ON, OFF / Verriegeln, Entriegeln)
Betriebsspannung: 6V (2 x CR2016-3V Knopfzellen, 12 Monate Laufzeit)
Betriebsstrom: ≤12mA
Betriebsfrequenz: 433Mhz
Enkodierung Chip: EV1527
Sendeentfernung: 50m / 150ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 60 x 31 x 11 mm
Passende Fernbedienungen:
Der Empfänger kann mit verschiedenen Fernbedienung koppeln, wie C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, wasserdicht), CQ-1 / CQ-2 (50M), oder CB-1 / CB-2 (1000M) usw.
1) Selbstsicherndmodus / Momentanmodus (1-Tasten-Sender): C-1 / CWB-1 / CQ-1 / CB-1
2) Verriegelungsmodus (2-Tasten-Sender): C-2 / CWB-2 / CQ-2 / CB-2
Arbeitsbereich:
Mit dem Fernbedienung wie CQ-1/CQ-2 kann die Reichweite max. 50M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-1/CB-2.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Verriegelung Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:

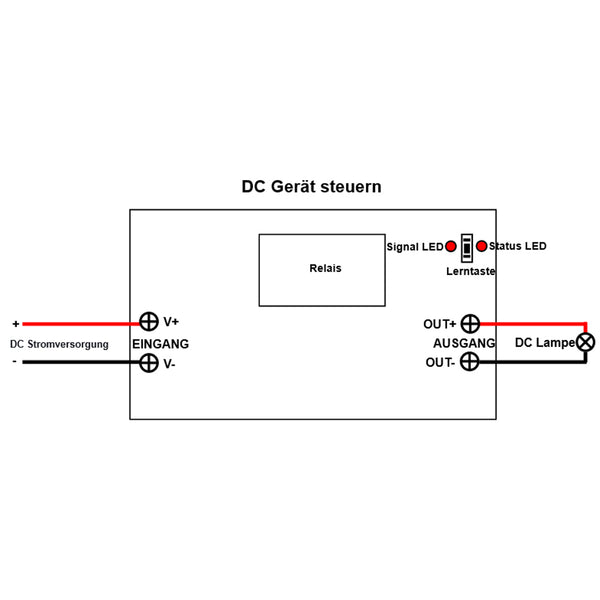

1) Einstellung der Modus Selbstsichernd: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 3 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Selbsthemmung modus mit dem Sender CQ-1:
Drücken Sie die Taste am Sender: Die Ausgangsklemmen des Empfängers ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste erneut: Die Ausgangsklemmen des Empfängers stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
2) Einstellung der Modus Momentan: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 2 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Momentan modus mit dem Sender CQ-1:
Drücken und halten Sie die Taste am Sender: Die Ausgangsklemmen des Empfängers ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Lassen Sie die Taste los: Die Ausgangsklemmen des Empfängers stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
3) Einstellung der Modus Verriegelung: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 1 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Verriegelung modus mit dem Sender CQ-2:
Drücken Sie die Taste ON am Sender: Die Ausgangsklemmen des Empfängers ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Drücken Sie die Taste OFF am Sender: Die Ausgangsklemmen des Empfängers stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
4) Einstellung der Modus 10-Sekunden Zeitverzögerung: Drücken und halten Sie die Lerntaste am Empfänger gedrückt, bis die Signal-LED 4 Mal blinkt, und lassen Sie die Taste dann los.
Der Betrieb des Zeitverzögerung modus mit dem Sender CQ-1:
Drücken Sie die Taste am Sender: Die Ausgangsklemmen des Empfängers ausgang DC Stromversorgung, und die angeschlossene Lampe wird eingeschaltet.
Nach 10 Sekunden: Die Ausgangsklemmen des Empfängers automatisch stoppen die Ausgabe, und die angeschlossene Lampe wird ausgeschaltet.
Während der 10 Sekunden können Sie die Lerntaste für 1-2 Sekunden drücken, um die DC-Stromversorgungsausgabe sofort zu stoppen, und die angeschlossene Lampe auszuschalten.
Beachten: Wenn Sie den Sender während der Verzögerungszeit mehrfach drücken, wird die Verzögerungszeit ab der letzten Betätigung des Senders gezählt.
