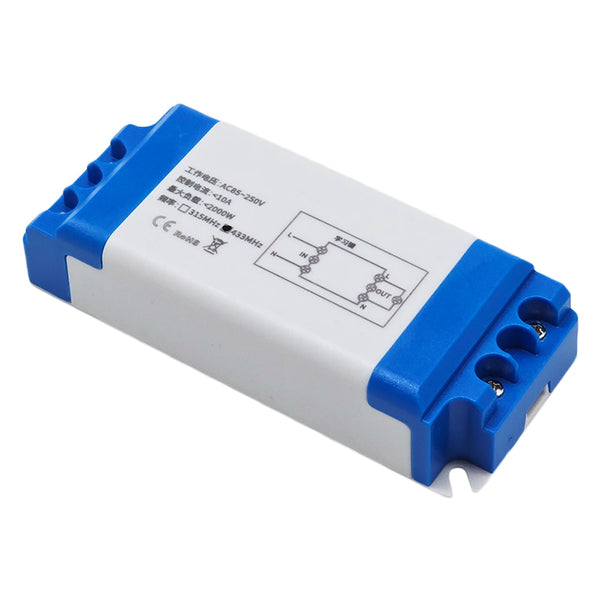

Dieser Empfänger S1XC-AC ist ein elektrisches Gerät mit 1-Kanal AC Stromversorgung Ausgang, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden kann. Vielseitig einsetzbar, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von AC-Geräten.
Lieferumfang:
1 x Empfänger: S1XC-AC
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ Universalnetzteil: AC 85~250V
þ AC Ausgang - steuert AC 85~250V Geräte (z. B. AC Geräte mit 110V, 120V, 220V oder 240V)
þ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
þ Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere.
Technische Daten:
○ Modell: S1XC-AC
○ Betriebsspannung: 85~250V AC
○ Ausgangsart: 85V~250V AC (110V/120V/220V/240V), wie eingangsspannung
○ Arbeitsfrequenz: 433 MHz
○ Statische Strom: ≤10mA
○ Kanal: 1 CH
○ Maximale Lastrom: 10A
○ Maximale Lastleistung: <2 KW
○ Sensitivität des Empfängers: ≥-105dB
○ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
○ Drahtbereich für die Terminals: 22-16 AWG
○ Betriebstemperatur: -40°C bis +80°C
○ Maße der PCB: 76 x 34 x 18 mm
○ Abmessungen Gehäuse: 98 × 40 × 23 mm
○ Kompatible Fernbedienungen: C-1 / C-2 / C-4 (100m)
CWB-1 / CWB-2 / CWB-4 (50m, wasserdicht)
CP-1 / CP-2 / CP-4 / CP-6 / CP-8 / CV-2 / CV-4 / CV-6 / CV-8 / CV-12 (500m)
CB-1 / CB-2 / CB-4 / CB-6 / CB-8 / CB-12 (1000m)
Arbeitsbereich:
Dieser Empfänger und verschiedene Sender bilden einen kompletten Satz, mit dem unterschiedliche Arbeitsabstände erreicht werden können. Wenn es und der Sender C-1 oder C-2 beispielsweise einen vollständigen Satz bilden, kann der maximale Arbeitsabstand in einem offenen Bereich 100 Meter erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. Aber in wirklichem Leben wird es durch Bäume, Mauern oder andere Gebäude behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie die Antenne am Empfänger austauschen, einen RF-Repeater oder einen leistungsstarken Sender verwenden, zum Beispiel der Sender CB-1/CB-2.

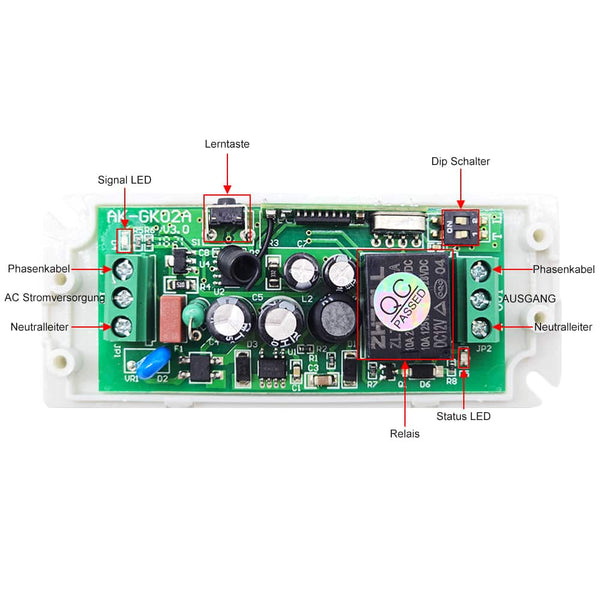

Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Momentan Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
| Modus | Einstellmethode | Sender | Betrieb |
| Selbstsichernd | 1. Bit des DIP-Schalters EIN | C-1 | Einmal drücken: Ausgangsklemmen geben AC-Strom aus, Lampe EIN. Erneut drücken: Ausgangsklemmen stoppen die Ausgabe, Lampe AUS. |
| Momentan | 1. und 2. Bit des DIP-Schalters AUS | Taste gedrückt halten: Ausgangsklemmen geben AC-Strom aus, Lampe EIN. Taste loslassen: Ausgangsklemmen stoppen die Ausgabe, Lampe AUS. |
|
| Verriegelung | 2. Bit des DIP-Schalters EIN und 1. Bit AUS | C-2 | Taste A drücken: Ausgangsklemmen geben AC-Strom aus, Lampe EIN. Taste B drücken: Ausgangsklemmen stoppen die Ausgabe, Lampe AUS. |
Anwendungsbereiche:
Der Empfänger eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere AC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
