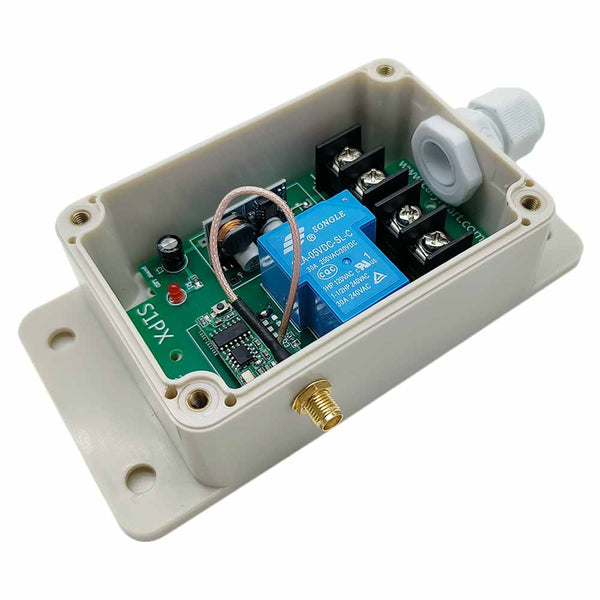

Dieser Empfänger S1PX-DC-ANT3 ist ein elektrisches Gerät mit 1-Kanal DC Stromversorgung Ausgang, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden kann. Vielseitig einsetzbar, robuste wasserdichte Bauweise, geeignet für Haushalt, Industrie und Fahrzeuge zur Steuerung von DC-Geräten.
Lieferumfang:
1 x Empfänger: S1PX-DC-ANT3
1 x Bedienungsanleitung
« Merkmal:
þ Drahtlose Steuerung, einfach zu installieren
þ Wasserdichtes Gehäuse und wasserdichter Steckverbinder für Außenbereich geeignet
þ Betriebsspannungsbereich DC 10~80V
þ DC Ausgang - steuert DC 10~80V Geräte
þ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
þ Externe Antenne für größere Arbeitsbereich
þ Integrierter Schutz vor Überstrom und Gegenstrom
þ Mehrere Empfänger/Sender störungsfrei im selben Bereich nutzbar
þ Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere.
Technische Daten:
○ Modell: S1PX-DC-ANT3
○ Betriebsspannung: 10~80V DC
○ Arbeitsfrequenz: 433.92 MHz
○ Statische Strom: ≤6mA
○ Kanal: 1 CH
○ Ausgangsart: 10~80V DC wie eingangsspannung
○ Maximale Lastrom: 30A
○ 3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
○ Drahtbereich für die Terminals: 22-12 AWG
○ Betriebstemperatur: -20°C bis +70°C

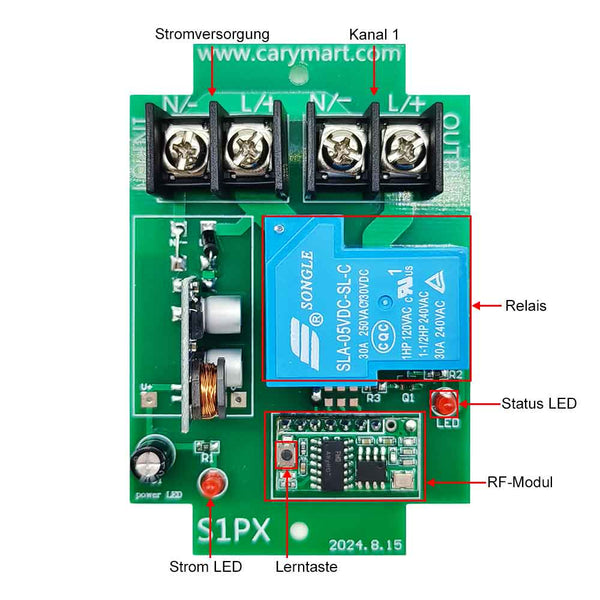

○ Maße der PCB: 90 x 59 x 18 mm
○ Abmessungen Gehäuse: 138 × 68 × 50 mm
○ Kompatible Fernbedienungen: C-1 / C-2 / C-4 (100m)
CWB-1 / CWB-2 / CWB-4 (50m, wasserdicht)
CP-1 / CP-2 / CP-4 / CP-6 / CP-8 / CV-2 / CV-4 / CV-6 / CV-8 / CV-12 (500m)
CB-1 / CB-2 / CB-4 / CB-6 / CB-8 / CB-12 (1000m)
Arbeitsbereich:
Mit dem Fernbedienung wie C-1/C-2 kann die Reichweite max. 100M im Freifeld sein.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Wenn Sie einen größeren Arbeitsbereich wünschen, können Sie einen leistungsstarken Fernbedienung verwenden, zum Beispiel der Fernbedienung CB-1/CB-2.
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
| Modus | Einstellmethode | Sender | Betrieb |
| Momentan | Lerntaste am Empfänger 2 Mal drücken → Signal-LED blinkt 2 Mal und erlischt | C-1 | Taste gedrückt halten: Klemme <AUSGANG> gibt DC-Strom aus, Lampe EIN. Taste loslassen: Klemme <AUSGANG> stoppt die Ausgabe, Lampe AUS. |
| Selbstsichernd | Lerntaste am Empfänger 3 Mal drücken → Signal-LED blinkt 3 Mal und erlischt | Einmal drücken: Klemme <AUSGANG> gibt DC-Strom aus, Lampe EIN. Erneut drücken: Klemme <AUSGANG> stoppt die Ausgabe, Lampe AUS. |
|
| Verriegelung | Lerntaste am Empfänger 4 Mal drücken → Signal-LED blinkt 4 Mal und erlischt | C-2 | Taste A drücken: Klemme <AUSGANG> gibt DC-Strom aus, Lampe EIN. Taste B drücken: Klemme <AUSGANG> stoppt die Ausgabe, Lampe AUS. |
Anwendungsbereiche:
Der Empfänger eignet sich zur drahtlosen Steuerung von Geräten an Land, zu Wasser und in der Luft: Lichter, Motoren, Ventilatoren, Schlösser, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm, Sirenen, Geschäftsschilder und weitere DC Geräte.
Hinweis: Ausführlichere Bedienungshinweise finden Sie in der beiliegenden Bedienungsanleitung.
