Lieferumfang:
1 x Empfänger: S1PU-AC-ANT3
1 x Sender: CK-DR
1 x Bedienungsanleitung
Anwendung:
Mit dem Sender CK-DR und dem Empfänger S1PU-AC-ANT3 können Sie die AC- oder DC-Geräte über den potentialfreien Kontakt eines anderen Geräts fernsteuern. Es kann zur synchronen drahtlosen Steuerung verschiedener Geräte im Haushalt, in der Industrie und in der Landwirtschaft verwendet werden, wie z. B. der drahtlosen Steuerung des Warnhosts und der Warnhupe, der drahtlosen Steuerung der Lichter, der drahtlosen Synchronisationssteuerung von Geräten usw.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.

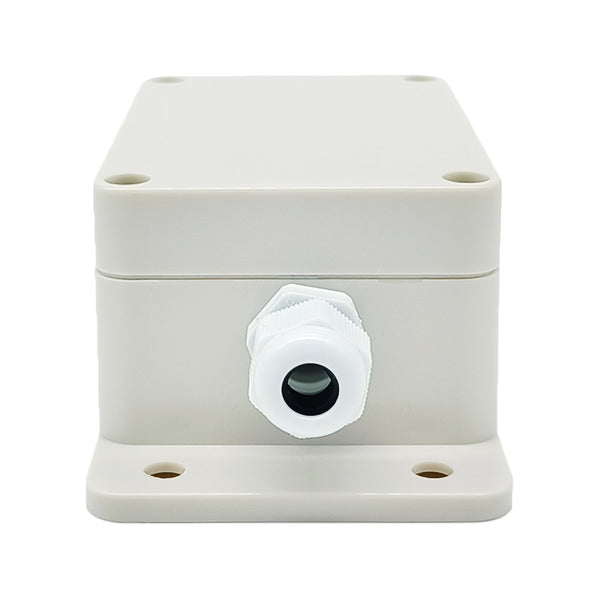

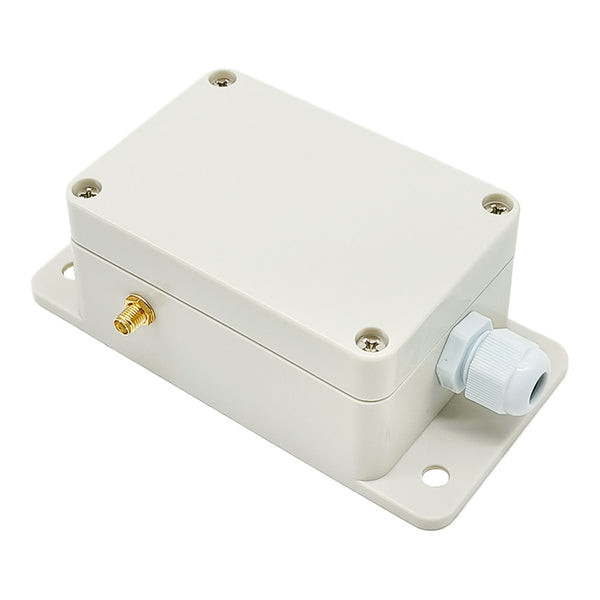

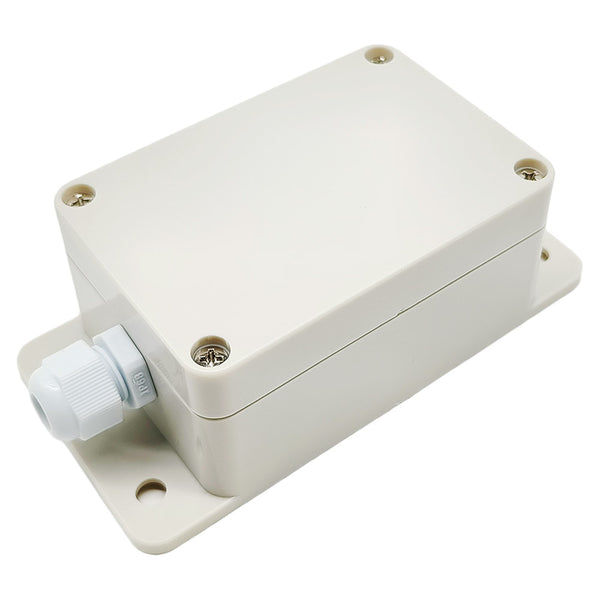

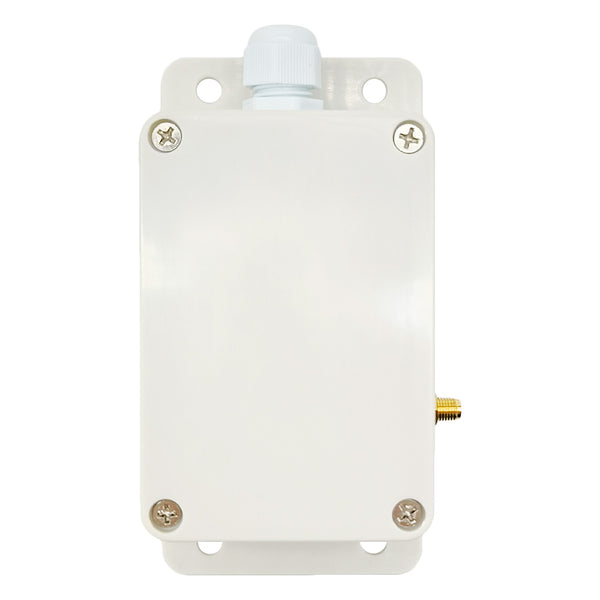

Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Universaleingang: Unterstützung AC 110V (110V~120V) verwendet in USA, Kanada usw, und AC 220V (220V~240V) verwendet in Deutschland, Großbritannien, Frankreich usw.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.

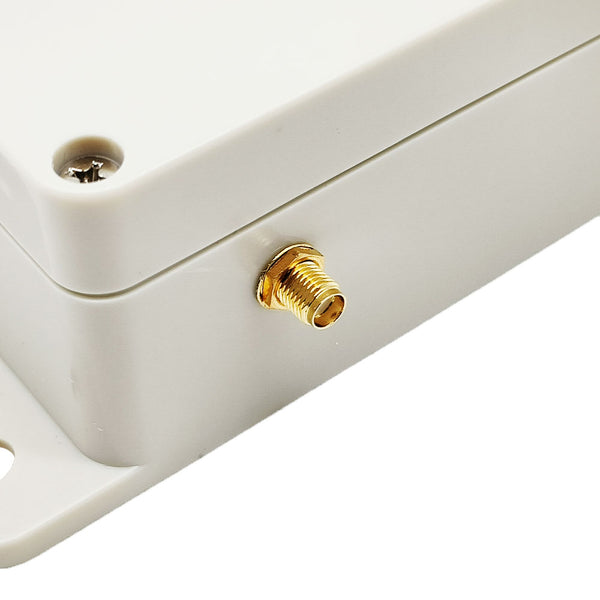

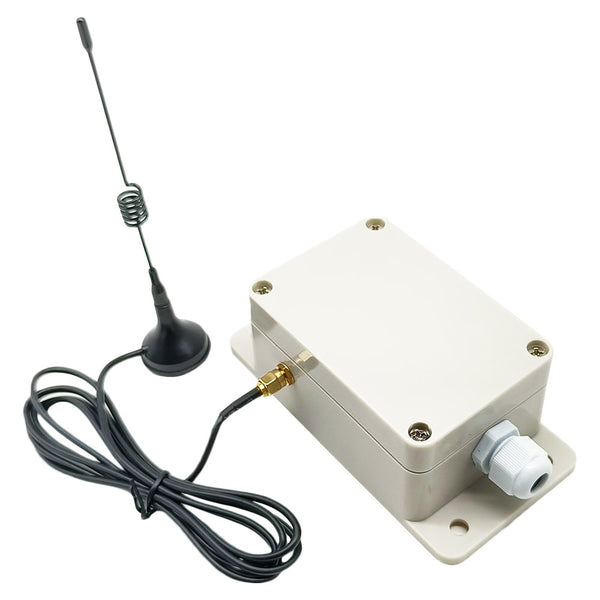

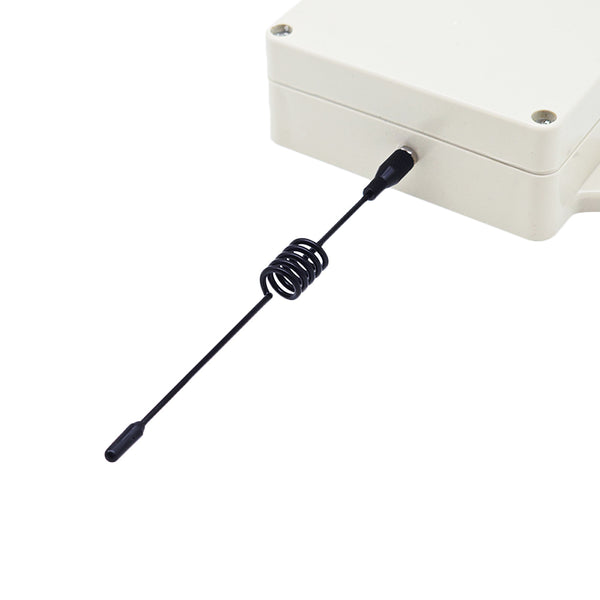

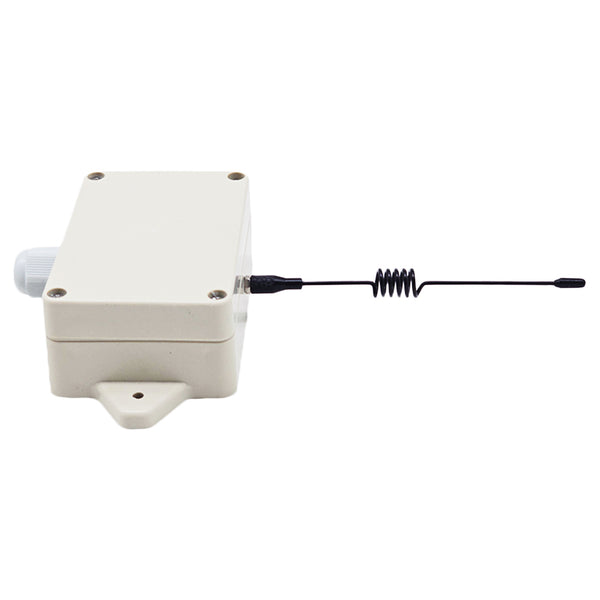

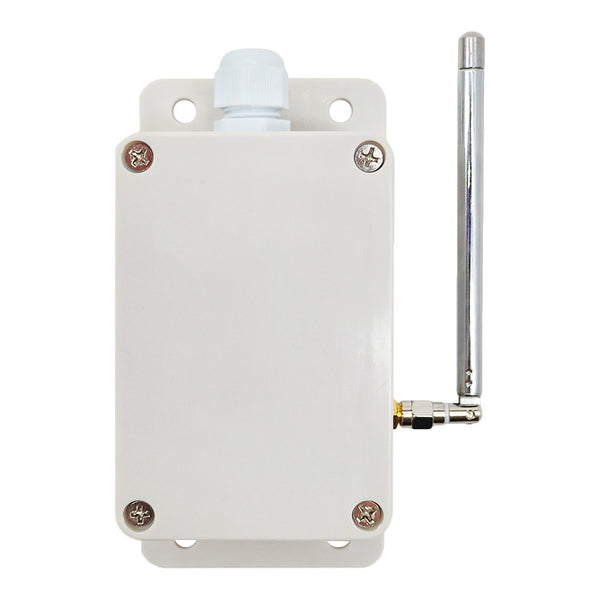

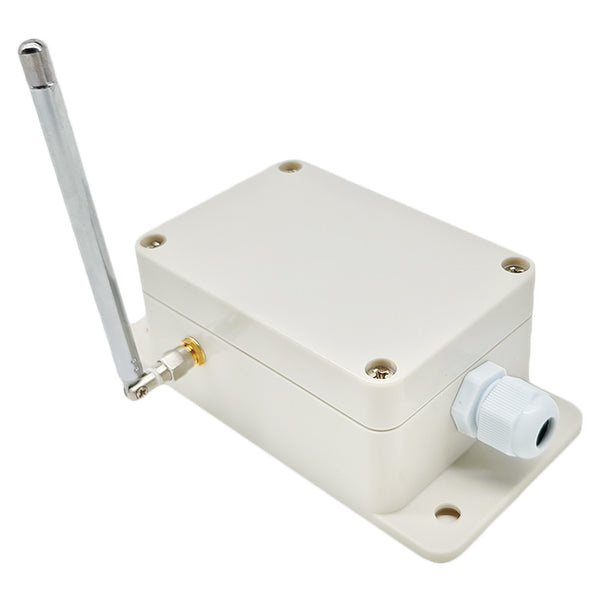

Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.

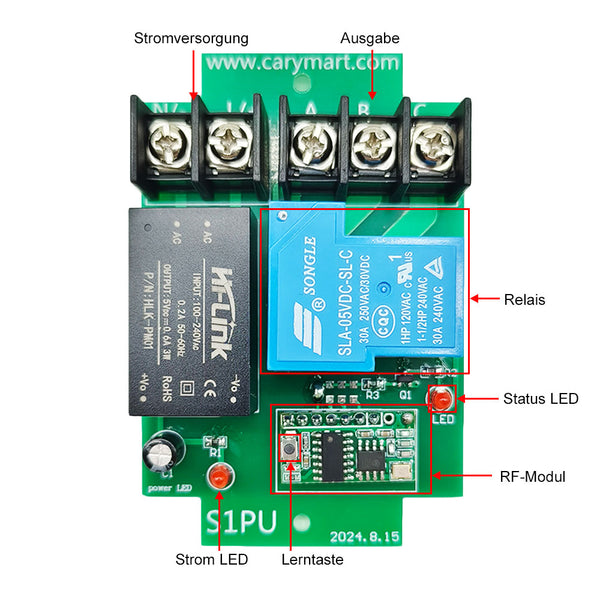

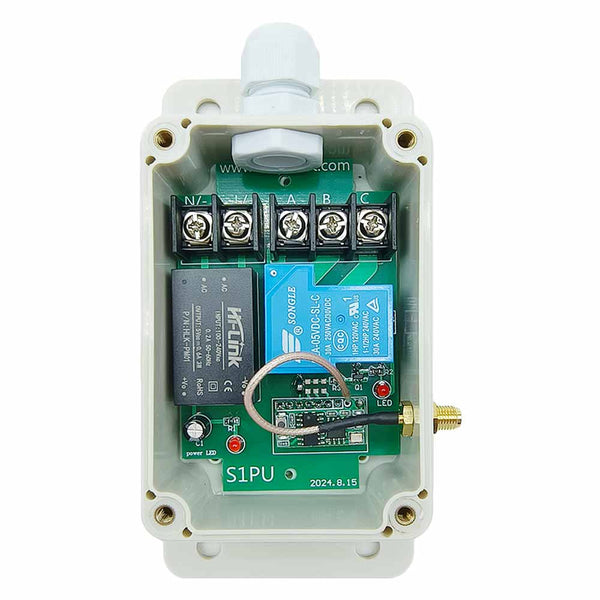

Empfängerparameter:
Modell: S1PU-AC-ANT3
Betriebsspannung: AC110~240V (110V/120V/220V/240V)
Arbeitsfrequenz: 433.92 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais: 240VAC oder 28VDC
Maximaler Laststrom des Relais: 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsmodus: Verriegelung
Betriebstemperatur: -20°C bis +70°C

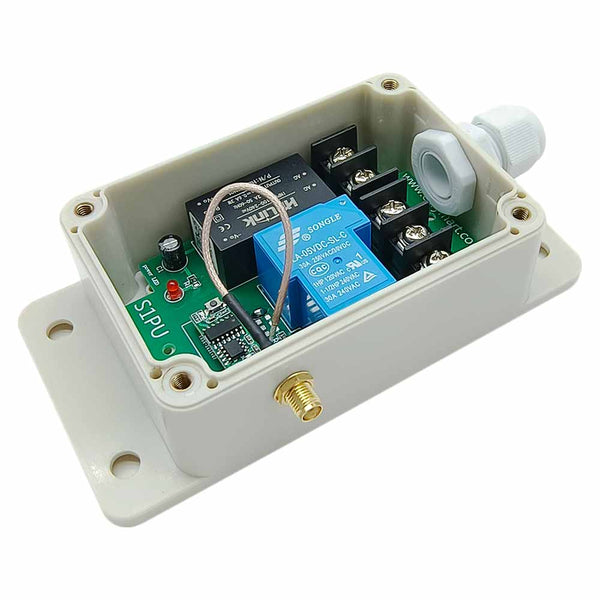

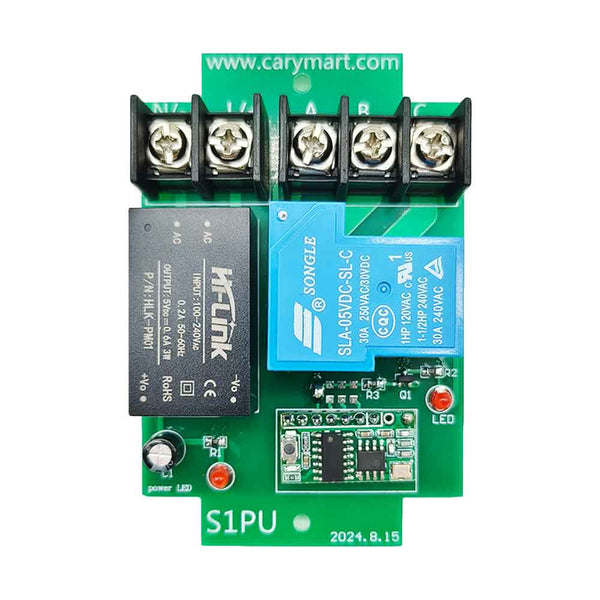

Maße der PCB: 90 x 59 x 18 mm

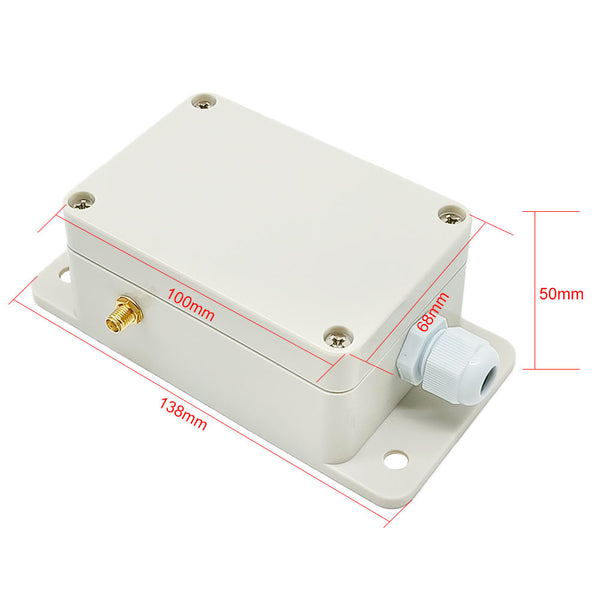

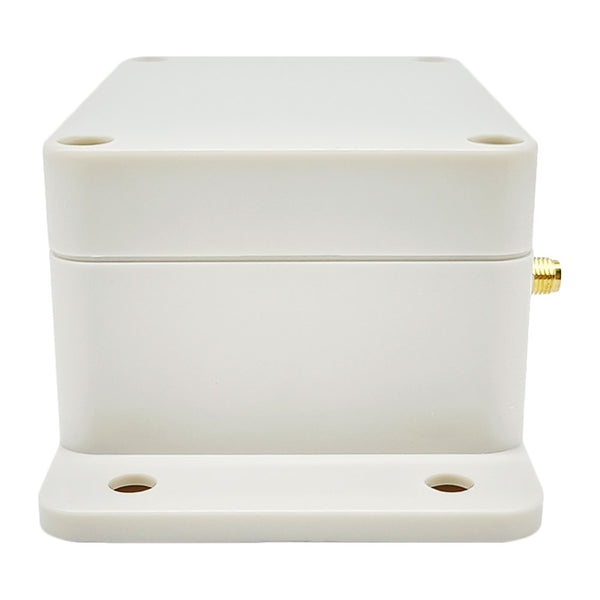

Maße des Gehäuses: 138 x 68 x 50 mm
Senderparameter:

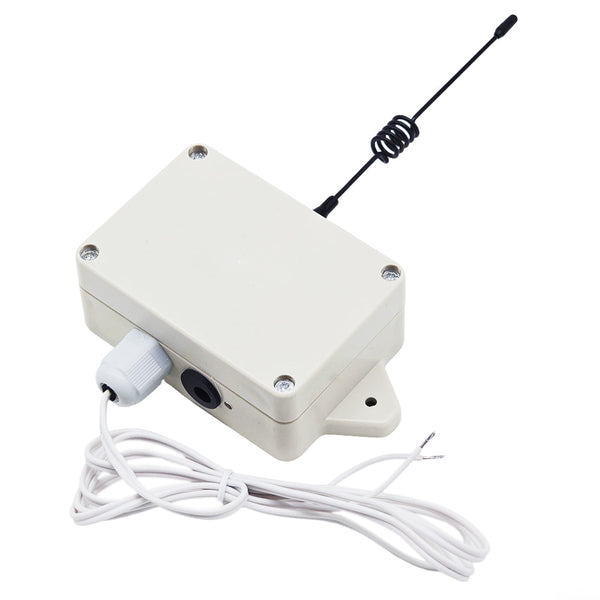

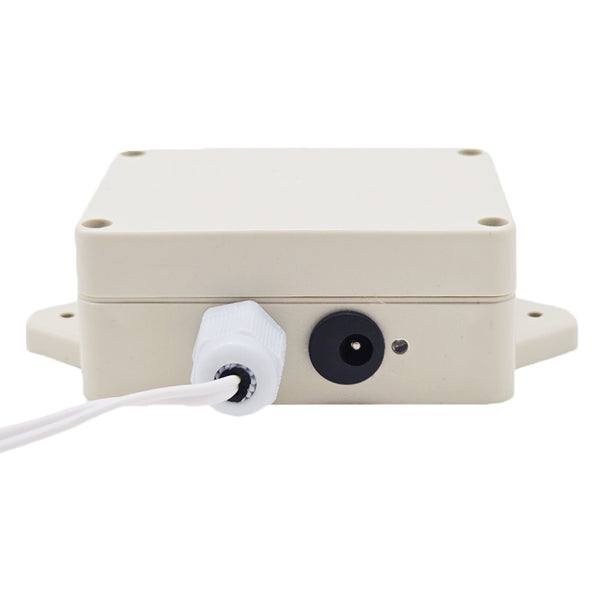

Modell: CK-DR
Mit zwei Triggerleitungen
Betriebsspannung: DC 12-24V (mit Steckdose)
Auslösung durch Verbinden oder Trennen von zwei Triggerleitungen.
Auslösung Methode: Wenn die zwei Triggerleitungen verbunden werden, leuchtet die Signal-LED am Sender auf, und der Sender sendet das Funksignal "ON". Nach Abschluss der Übertragung erlischt die Signal-LED. Wenn die zwei Triggerleitungen getrennt werden, leuchtet die Signal-LED auf, und der Sender sendet das Funksignal "OFF". Nach Abschluss der Übertragung erlischt die Signal-LED.
Betriebsfrequenz: 433.92MHz (315 MHz kundenspezifisch)
Enkodierung Chip: EV1527/SC2262
Sendeentfernung: 500m / 1500ft (Theoretisch)
Maße des Gehäuse: 83 x 58 x 34 mm
Arbeitsbereich:
Mit einem Empfänger (wie S1PU-AC-ANT3) bildet sich ein komplettes kit, der maximale Arbeitsabstand kann 1500 Fuß oder 500 Meter in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Arbeitsprinzip:

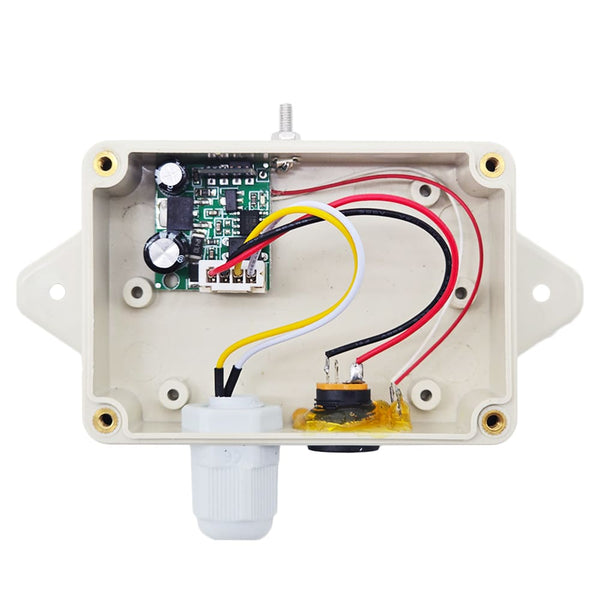

Der Sender CK-DR ist eine spezielle fernbedienung, die durch ein potentialfreies contakt signal aktiviert wird. Es verfügt über zwei Triggerleitungen zum Anschließen von potentialfreien Kontakts-Ausgangssignalen von Geräten, wie Warnhost, Detektor, Sensor, Endschalter, speicherprogrammierbaren Steuerungen, usw.
Wenn die zwei Triggerleitungen verbunden sind, sendet es ein Funksignal "ON". Wenn die zwei Triggerleitungen getrennt sind, sendet es ein Funksignal "OFF".
Dieser Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, das verwendet wird, um ein anderes Gerät drahtlos über ein normalerweise offenes, potentialfreies Kontaktsignal von einem Gerät zu steuern.
Verwendung und Bedienung:
Wenn Sie das zweite Gerät über den trockenkontakt signal vom ersten Gerät aus steuern möchten, machen Sie es wie folgt:

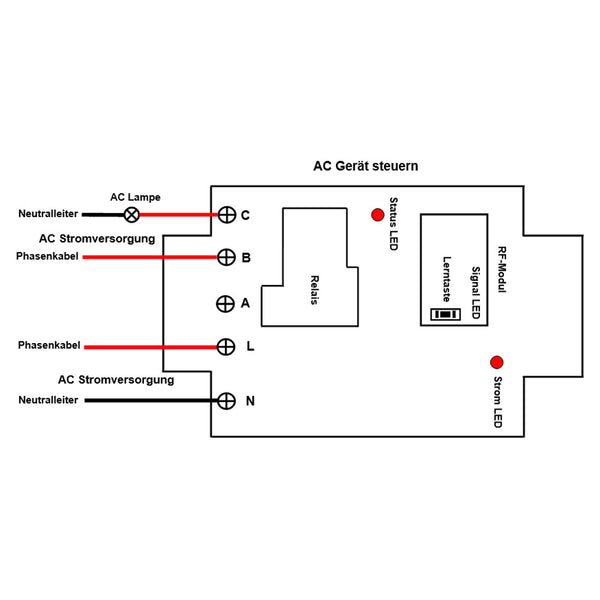

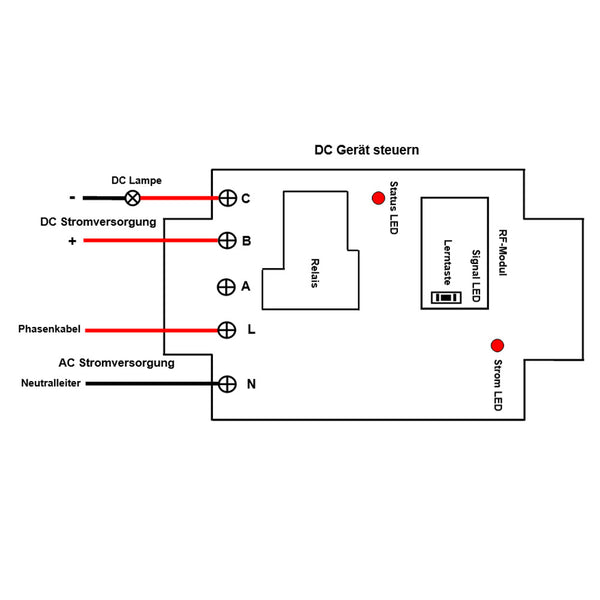

1. Schließen Sie das zweite Gerät an die Ausgangsklemme des Empfängers an.
2. Schließen Sie den trockenkontakt des ersten Geräts an zwei Triggerleitungen des Senders an.
3. Wenn das erste Gerät aktiviert wird und der trockenkontakt angeschlossen ist, sendet der Sender ein Funksignal "ON". Wenn der Empfänger dieses Funksignal empfängt, aktiviert er sein Relais, um das zweite Gerät einzuschalten.
4. Wenn das erste Gerät deaktiviert wird und der trockenkontakt getrennt wird, sendet der Sender ein Funksignal "OFF". Wenn der Empfänger dieses Funksignal empfängt, deaktiviert er sein Relais, um das zweite Gerät auszuschalten.
